Với việc sở hữu nhiều tính năng nổi bật, khắc phục được tất cả các nhược điểm mà các loại cọc khác không đáp ứng được. Dịch vụ thi công khoan cọc nhồi nổi lên và trở thành giải pháp được nhiều chủ đầu tư lựa chọn. Vậy cách thi công cọc khoan nhồi đường kính nhỏ được thực hiện như thế nào, mời các bạn cùng khám phá qua nội dung bên dưới.

Cọc khoan nhồi đường kính nhỏ có đặc điểm gì?

Những năm trở lại đây, xu hướng lựa chọn dịch vụ thi công cọc nhồi cho công trình xây dựng tại các vùng đô thị. Hướng đến 1 loại cọc có đường kính nhỏ, đó chính là cọc khoan nhồi đường kính nhỏ.

Cọc khoan nhồi đường kính nhỏ là cọc như thế nào?

Cọc khoan nhồi là một loại cọc được thi công tạo lỗ trong đất. Trải qua các bước khoan và lỗ được lấp đầy bằng bê tông ( có thể có cốt thép). Dùng phương pháp khoan để thi công tạo lỗ.

Khoan cọc nhồi đường kính nhỏ như thế nào?

Trong đó, cọc khoan nhồi đường kính nhỏ là loại cọc nhồi có đường kính nhỏ hơn hoặc bằng 600mm. Sức chịu tải trọng rất lớn từ 30 đến 180 tấn trên một đầu cọc. Đường kính thông thường là 300mm, 350mm, 400mm, 500mm hay 600mm và có ký hiệu lần lượt là: D300 D350 D400 D500 D600.

Sức chịu tải của các khoan cọc nhồi đường kính mini

Các loại cọc khoan nhồi có đường kính mini từ 300 đến 600mm với sức chịu tải lần lượt là:

• Cọc khoan nhồi mini đường kính 300mm có sức chịu tải từ 30 đến 40 tấn trên cọc
• Cọc khoan nhồi mini đường kính 350mm có sức chịu tải từ 40 đến 50 tấn trên cọc
• Cọc khoan nhồi mini đường kính 400mm có sức chịu tải từ 60 đến 80 tấn trên cọc
• Cọc khoan nhồi mini đường kính 500mm có sức chịu tải từ 100 đến 120 tấn trên cọc
• Cọc khoan nhồi mini đường kính 600mm có sức chịu tải từ 150 đến 180 tấn trên cọc

Ưu điểm của thi công cọc khoan nhồi mini

• Sử dụng thiết bị, công cụ thi công nhỏ gọn, có thể thi công trên các mặt bằng nhỏ. Chiều sâu tối thiểu là 20m và chiều cao tối thiểu thi công là 3m.
• Không gây ảnh hưởng đến các công trình lân cận, kế bên
• Sức chịu tải của cọc khá lớn và dễ dàng thay được đổi độ sâu của cọc. Mà ít bị hạn chế bởi các tầng đất cứng, các lớp đất đá.
• Do số lượng cọc ít nên giúp giảm thiểu được chi phí, cọc cũng không bị lệch tâm với cột.
• Độ liền của cọc được đảm bảo chắc chắn 100%.

Ưu nhược điểm của cọc khoan nhồi có đường kính nhỏ

Nhược điểm của thi công khoan cọc nhồi nhỏ

• Khó kiểm tra được chất lượng cọc chính xác.
• Đòi hỏi những kỹ sư có tay nghề cao và có nhiều kinh nghiệm trong nghề
• Mặt bằng thi công công trình khá lầy lội.

Các bước thi công khoan cọc nhồi đường kính nhỏ

Nếu bạn chưa nắm rõ được quy trình thi công khoan cọc nhồi đường kính nhỏ. Hãy tham khảo ngay quy trình thực hiện dịch vụ này của Khoan Cọc Nhồi TKN 365 nhé.

Bước 1: Định vị cọc và tim cọc mini

• Chọn 2 trục trên bản vẽ vuông góc với nhau tạo thành hệ tọa độ khống chế, 4 mốc được gửi lên sao cho không bị ảnh hưởng bởi quá trình thi công.
• Cần đo đạc và kiểm tra mỗi tim cọc trước khi tiến hành khoan.
• Sai số định vị cọc không được vượt quá 5cm.
• Hố khoan cọc và tim cọc được định vị trong quá trình hạ ống chống bằng 2 mốc đặt vuông góc với nhau, cách đều tim cọc.

Bước 2: Hạ ống vách

• Ống vách không được ngắn hơn 2m
• Đặt thẳng đứng và kiểm tra kỹ càng, chắc chắn

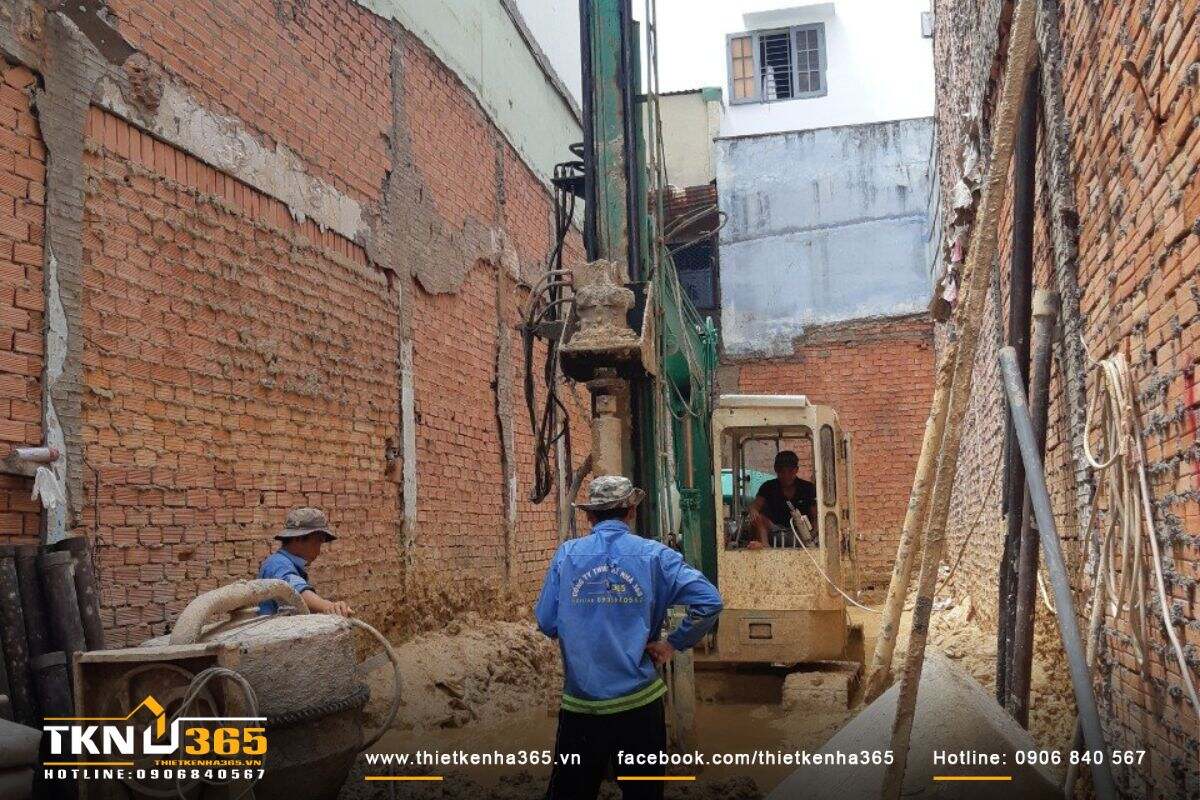

Bước 3: Khoan tạo lỗ, kiểm tra địa tầng và độ sâu của hố

• Khoan tạo lỗ: Đầu tiên, kiểm tra độ cứng của dây dọi tháp dẫn cần khoan trước khi khoan. Điều đó để đảm bảo lỗ khoan không bị lệch.
• Kiểm tra dung dịch khoan và điều chỉnh sao cho phù hợp trong quá trình thi công.
• Kiểm tra địa tầng bởi đội ngũ kỹ sư và có sự giám sát ghi lại các thông số
• Kiểm tra độ sâu của hố khoan.

Bước 4: Lấy dung dịch hố khoan

Dùng mũi khoan có nắp sau đó thả xuống đáy hố khoan để kéo đất lên.

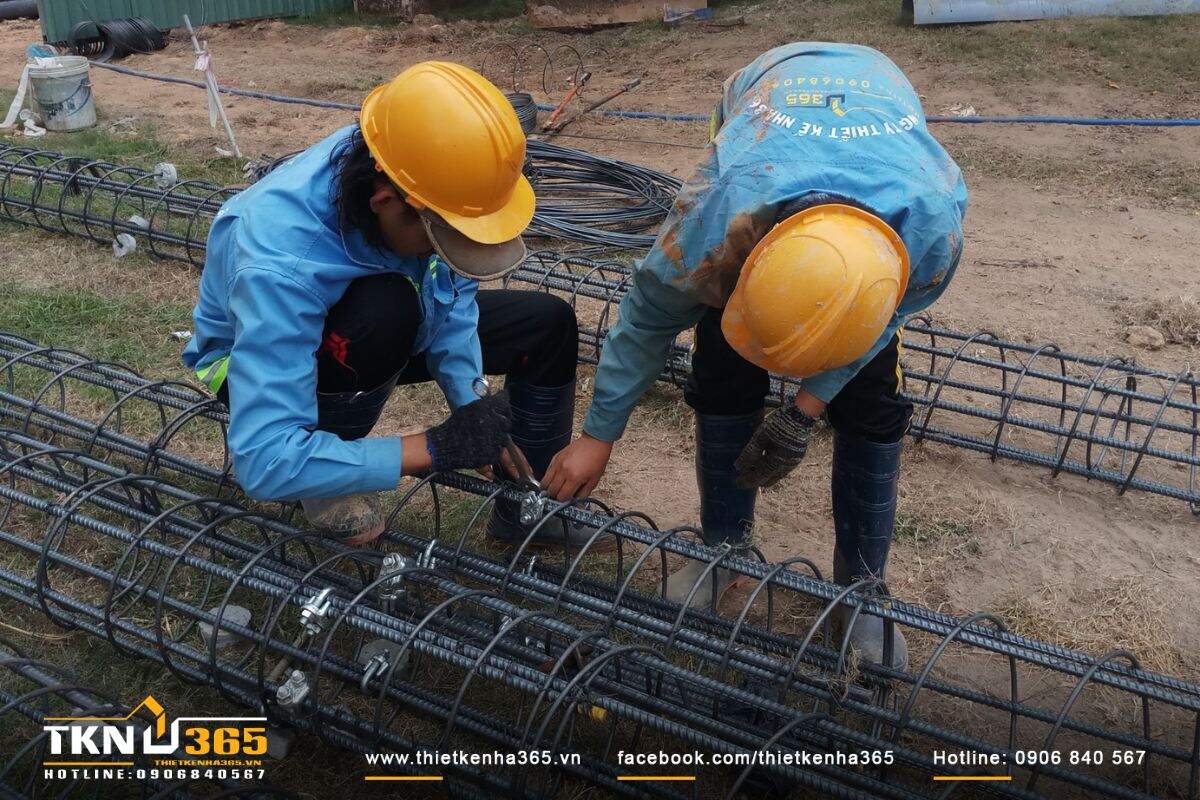

Bước 5: Đổ cốt thép và thả ống đổ

• Chiều dài sắt nối giữa các cốt thép lớn hơn 30d (nếu là nối buộc) và lớn hơn 10d ( nếu là nối hàn). d là đường kính của cốt thép dọc.
• Kiểm tra vị trí thiết kế con kê để bảo vệ và định vị lồng thép.
• Ống đổ phải đảm bảo được vệ sinh sạch sẽ
• Bảo vệ bê tông phải tuân theo quy định sau: Cọc D300 có lớp bảo vệ từ 3 – 5cm; Cọc D400, D500, D600 sẽ có lớp bảo vệ từ 5 – 9cm.

Quy trình các bước thi công khoan cọc nhồi

Bước 6: Thổi rửa sạch đáy hố khoan

Dùng các dụng cụ chuyên dụng để làm sạch mọi chất bẩn, cặn bã và bùn đất ở đáy của hố khoan. Sử dụng các phương pháp sau: Dùng khí nén

hoặc bơm ép ngược.

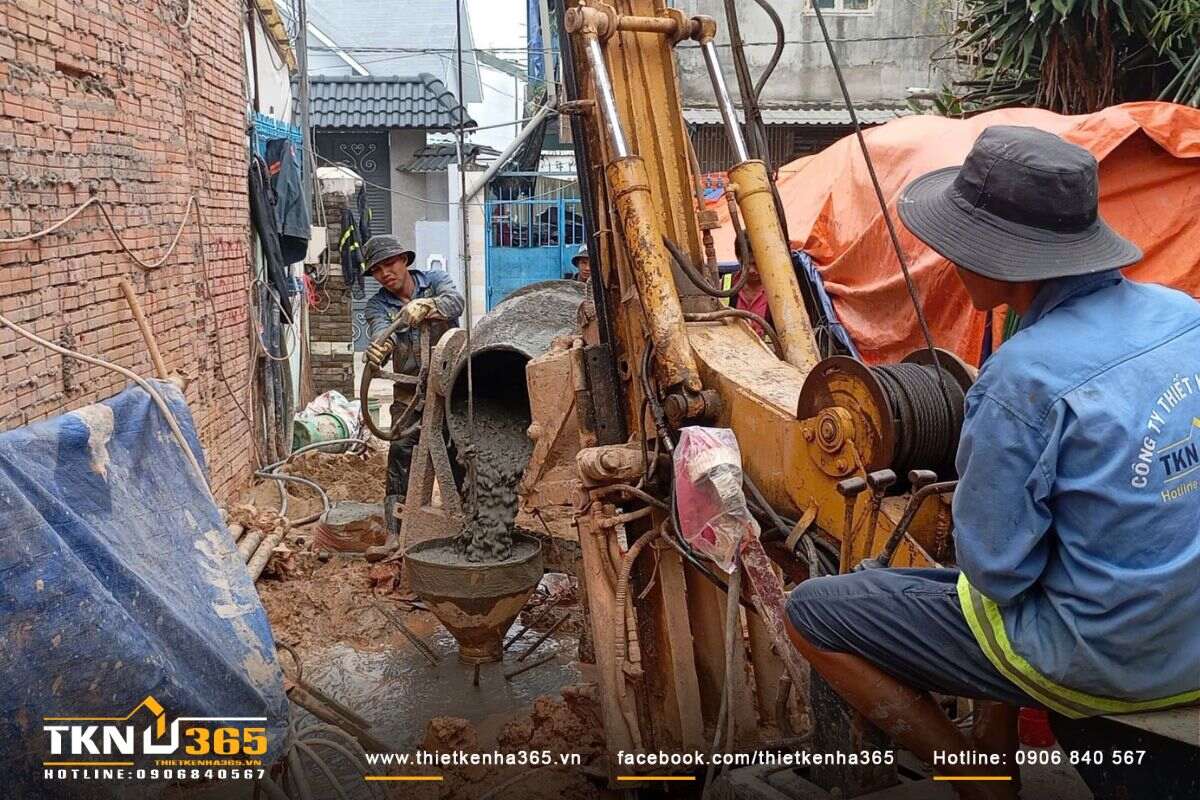

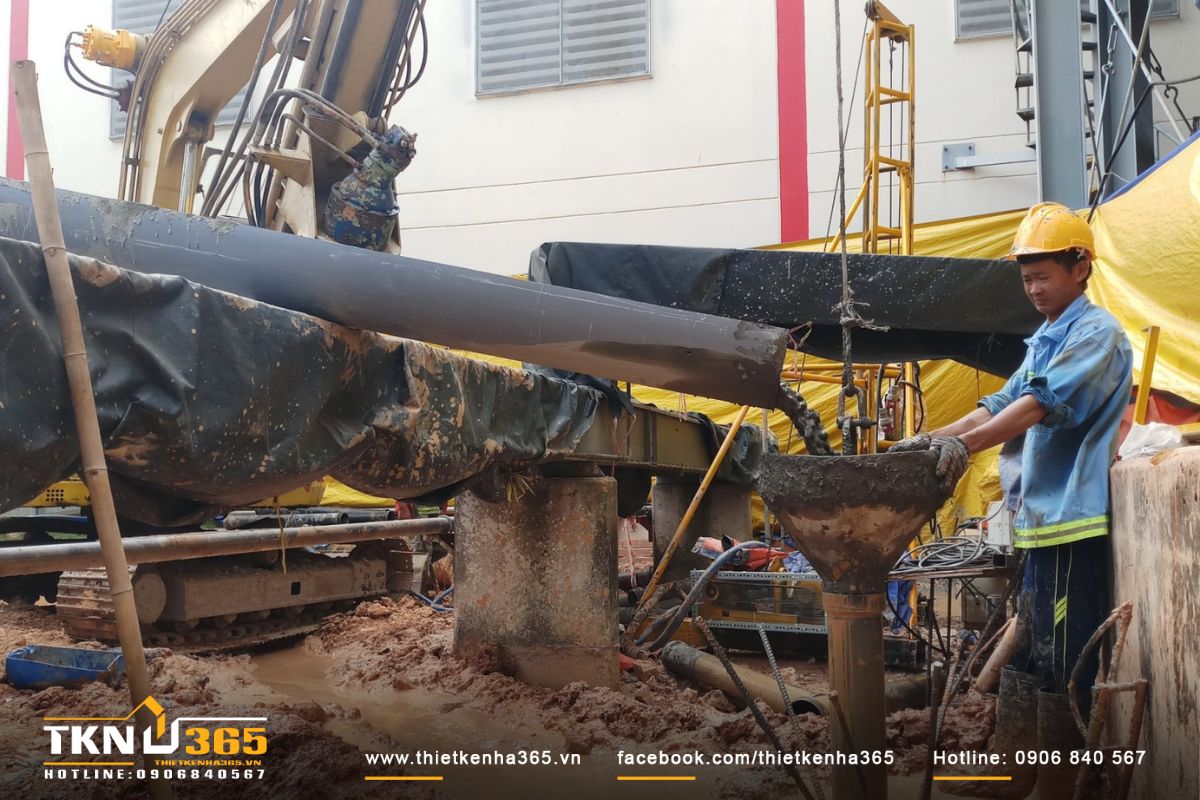

Bước 7: Đổ bê tông xuống hố

• Quy trình đổ bê tông được thực hiện sử dụng các máy trộn nhỏ

• Kiểm tra các dụng cụ để đo cấp phối và xác định tỷ lệ trộn
• Kiểm tra độ sụt ở các mẻ bê tông đổ đầu tiên
• Trong quá đổ cần lấy mẫu thử liên tục để kiểm tra mác bê tông khi cần thiết,…
• Tuân thủ đúng với yêu cầu kỹ thuật xuyên suốt quá trình thi công

Bước 8: Tháo dỡ ống đổ bê tông

Sau khi kết thúc quá trình đổ bê tông sẽ tiến hành rút ống đổ lên. Công đoạn này cần phải tỉ mỉ và cẩn thận để không làm xê dịch định vị của cọc.

Bước 9: Kiểm tra chất lượng của cọc khoan nhồi đường kính nhỏ

Trên thực tế, thì chất lượng cọc được kiểm chứng kỹ càng bằng những phương pháp chuyên môn. Để đảm bảo cho thi công đúng và không có bất cứ vấn đề gì xảy ra, kể cả trong tương lai.

Các loại cọc khoan nhồi và phương pháp thi công

Nội dung sau đây, chúng tôi sẽ chia sẻ cho các bạn những phương pháp thi công khoan cọc nhồi cùng những loại cọc khoan trên thị trường

Các phương pháp tạo lỗ khi thi công

Trên thế giới có rất nhiều công nghệ cũng như các loại thiết bị thi công cọc khoan nhồi mini khác nhau. Các cách tạo lỗ khoan là:

• Tạo lỗ khoan cọc bằng thiết bị khoan guồng xoắn và hệ guồng xoắn
• Tạo lỗ khoan cọc bằng thiết bị khoan thùng đào
• Tạo lỗ khoan cọc bằng thiết bị đào gầu tròn
• Tạo lỗ cọc khoan bằng thiết bị đào gầu dẹt cơ cấu thủy lực
• Tạo lỗ cọc bằng phương pháp khoan phản tuần hoàn
• Tạo lỗ cọc khoan bằng cách đào thủ công
• Tạo lỗ khoan cọc bằng thiết bị khoan giã

Các phương pháp thi công tạo lỗ

Tuy nhiên, ở Việt Nam hiện nay chủ yếu sử dụng 3 phương pháp khoan cọc nhồi như sau:

• Phương pháp khoan thổi rửa (hay còn được gọi là phương pháp khoan phản tuần hoàn).
• Phương pháp khoan cọc dùng ống vách.
• Phương pháp khoan gầu sử dụng dung dịch bentonite.

Các loại cọc khoan theo hình dạng

• Cọc khoan nhồi đường kính nhỏ: Dùng trong các công trình dân dụng, nhà công nghiệp, chung cư mini, văn phòng khách sạn. Những nơi có quy mô vừa và nhỏ, biệt thự, cọc vây cho công trình thi công tầng hầm,…
• Cọc khoan nhồi có đường kính tròn: loại cọc phổ biến nhất hiện nay.
• Cọc barrette: Tiết diện của cọc nhồi là hình tròn còn barrette là hình chữ nhật, chữ thập, chữ I, chữ H…và được tạo lỗ khoan bằng gầu ngoạm.

Như vậy, qua bài viết trên, chúng ta đã cùng nhau tìm hiểu qua các bước trong thi công cọc khoan nhồi đường kính nhỏ. Hy vọng có thể giúp cho quý khách hiểu rõ hơn về loại cọc khoan nhồi này. Nếu như bạn có nhu cầu về thi công cọc khoan nhồi, hãy liên hệ cho Khoan Cọc Nhồi TKN 365 để được tư vấn chi tiết.
