Siêu âm cọc khoan nhồi là gì? Nguyên lý, quy trình và chi phí kiểm tra chất lượng cọc

Trong các công trình xây dựng sử dụng móng cọc khoan nhồi, việc kiểm tra chất lượng cọc sau khi thi công là bước bắt buộc nhằm đảm bảo khả năng chịu tải và độ ổn định lâu dài của nền móng. Một trong những phương pháp kiểm tra phổ biến nhất hiện nay là siêu âm cọc khoan nhồi – kỹ thuật kiểm tra không phá hủy giúp đánh giá độ đồng nhất của bê tông bên trong thân cọc.

Phương pháp này cho phép kỹ sư phát hiện các khuyết tật như rỗ bê tông, nứt gãy, phân tầng bê tông hoặc các vùng bê tông không đặc chắc trong thân cọc. Nhờ đó, chất lượng thi công cọc khoan nhồi có thể được kiểm soát chính xác trước khi công trình bước sang giai đoạn thi công phần thân.

Trong bài viết này, Khoan Cọc Nhồi 365 (KCN 365) sẽ giúp bạn hiểu rõ về khái niệm, nguyên lý hoạt động, quy trình siêu âm cọc nhồi cũng như chi phí và lợi ích của phương pháp kiểm tra này.

1. Siêu âm cọc khoan nhồi là gì?

Siêu âm cọc khoan nhồi là phương pháp kiểm tra không phá hủy (Non-Destructive Testing – NDT) được sử dụng để đánh giá chất lượng bê tông bên trong thân cọc sau khi quá trình đổ bê tông hoàn tất.

Phương pháp này hoạt động dựa trên nguyên lý truyền sóng siêu âm trong môi trường bê tông. Một đầu phát sẽ tạo xung siêu âm truyền qua thân cọc và đầu thu sẽ ghi nhận tín hiệu truyền đến. Dựa trên thời gian truyền sóng, vận tốc truyền xung và biên độ tín hiệu, kỹ sư có thể xác định được mức độ đồng nhất của bê tông trong cọc.

Nếu bê tông trong thân cọc đặc chắc và đồng nhất, sóng siêu âm sẽ truyền đi ổn định và ít bị suy giảm. Ngược lại, nếu trong cọc tồn tại các khuyết tật như lỗ rỗng, phân tầng bê tông hoặc vết nứt, tín hiệu siêu âm sẽ bị thay đổi rõ rệt.

Hiện nay, phương pháp siêu âm không chỉ áp dụng cho cọc khoan nhồi, mà còn được sử dụng trong nhiều kết cấu bê tông chôn sâu khác như:

• tường vây (tường trong đất)

• giếng chìm

• khối bê tông khối lớn

• kết cấu bê tông dưới nền móng công trình

Nhờ sự hỗ trợ của các thiết bị đo hiện đại, quá trình siêu âm giúp đánh giá chính xác chất lượng cọc mà không cần phá vỡ cấu trúc bê tông.

2. Vì sao cần siêu âm cọc khoan nhồi?

Trong thi công nền móng, chất lượng của cọc khoan nhồi đóng vai trò quyết định đến độ ổn định của toàn bộ công trình. Tuy nhiên, do cọc nằm sâu trong lòng đất nên rất khó kiểm tra bằng phương pháp quan sát thông thường.

Vì vậy, siêu âm cọc khoan nhồi được áp dụng nhằm:

Phát hiện khuyết tật trong thân cọc

Phương pháp siêu âm giúp phát hiện các khuyết tật như:

• rỗ bê tông

• phân tầng bê tông

• lẫn bùn hoặc đất trong cọc

• bê tông không đặc chắc

Những khuyết tật này nếu không được phát hiện kịp thời có thể làm giảm khả năng chịu tải của cọc.

Kiểm tra độ đồng nhất của bê tông

Siêu âm cho phép đánh giá mức độ đồng đều của bê tông trong toàn bộ chiều dài cọc. Điều này giúp xác nhận quá trình đổ bê tông cọc khoan nhồi đã được thực hiện đúng kỹ thuật.

Đảm bảo khả năng chịu tải của móng cọc

Kết quả siêu âm là cơ sở quan trọng để kỹ sư đánh giá xem cọc có đạt tiêu chuẩn thiết kế hay không trước khi tiếp tục thi công phần thân công trình.

Áp dụng cho nhiều loại công trình

Phương pháp này được sử dụng rộng rãi trong:

• nhà cao tầng

• công trình cầu đường

• công trình công nghiệp

• nhà dân dụng sử dụng móng cọc

3. Các phương pháp siêu âm cọc khoan nhồi

Tùy vào thiết bị và phương pháp đo, việc kiểm tra siêu âm cọc nhồi có thể được thực hiện theo nhiều cách khác nhau.

Phương pháp siêu âm truyền thống

Phương pháp này sử dụng đầu dò siêu âm đặt trực tiếp lên bề mặt bê tông hoặc thông qua các ống siêu âm được đặt sẵn trong thân cọc.

Thiết bị sẽ phát tín hiệu siêu âm và ghi nhận phản hồi từ bê tông để phân tích cấu trúc bên trong cọc.

Ưu điểm của phương pháp này là:

• thiết bị đơn giản

• chi phí thấp

• dễ triển khai

Tuy nhiên độ chính xác có thể bị hạn chế đối với các công trình quy mô lớn.

Phương pháp siêu âm hiện đại

Các thiết bị siêu âm hiện đại sử dụng cảm biến kỹ thuật số có độ nhạy cao, cho phép phân tích tín hiệu chi tiết hơn.

Nhờ công nghệ xử lý dữ liệu tiên tiến, phương pháp này giúp:

• tăng độ chính xác khi phát hiện khuyết tật

• phân tích cấu trúc bê tông rõ ràng hơn

• giảm sai số trong quá trình đo

Phương pháp này thường được áp dụng cho các công trình lớn như nhà cao tầng, cầu vượt hoặc công trình hạ tầng giao thông.

Tùy theo công trình mà đơn vị thi công nên chọn phương pháp siêu âm cọc nhồi phù hợp.

Tiêu chuẩn và quy định khi siêu âm cọc

Trong thực tế thi công, việc siêu âm cọc khoan nhồi phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt.

Một số yêu cầu thường gặp bao gồm:

• số lượng cọc được kiểm tra phải đạt tỷ lệ theo quy định

• thời điểm siêu âm thường được thực hiện sau 7 ngày kể từ khi đổ bê tông cọc

• thiết bị đo phải được hiệu chuẩn định kỳ

• kỹ sư thực hiện phải có chuyên môn và chứng chỉ phù hợp

Việc tuân thủ các quy định này giúp đảm bảo kết quả thử nghiệm chính xác và đáng tin cậy.

4. Ứng dụng của siêu âm cọc khoan nhồi

Phương pháp siêu âm được sử dụng trong nhiều giai đoạn kiểm tra chất lượng cọc.

Phát hiện khuyết tật trong cọc

Nhờ tín hiệu sóng siêu âm, các khuyết tật nằm sâu trong thân cọc có thể được phát hiện một cách nhanh chóng.

Đây là yếu tố quan trọng giúp tránh các sự cố nền móng trong quá trình khai thác công trình.

Đánh giá chất lượng bê tông

Thông qua việc phân tích vận tốc truyền sóng và biên độ tín hiệu, kỹ sư có thể xác định độ đặc chắc của bê tông trong cọc.

Kết quả này cho phép đánh giá xem cọc khoan nhồi có đạt yêu cầu thiết kế hay không.

Kiểm tra độ nguyên vẹn của cọc

Ngoài việc phát hiện khuyết tật, siêu âm còn giúp xác định mức độ nguyên vẹn của thân cọc trên toàn bộ chiều sâu.

Điều này đặc biệt quan trọng đối với các công trình nhà cao tầng hoặc công trình có tải trọng lớn.

Siêu âm Khoan Cọc Nhồi hiệu quả với việc xác định tiêu chuẩn chất lượng của bê tông.

5. Quy trình siêu âm cọc khoan nhồi

Quy trình siêu âm thường gồm ba bước chính: chuẩn bị, đo kiểm và phân tích kết quả.

Chuẩn bị trước khi siêu âm

Trước khi tiến hành kiểm tra, kỹ sư cần thu thập các thông tin kỹ thuật liên quan đến cọc như:

• vị trí cọc trong bản vẽ thiết kế

• chiều dài và đường kính cọc

• cao độ đỉnh và đáy cọc

• ngày đổ bê tông cọc

• số lượng ống siêu âm đặt trong cọc

Ngoài ra, các thông tin về sự cố thi công (nếu có) cũng cần được ghi nhận để phục vụ quá trình phân tích.

Tiến hành đo siêu âm

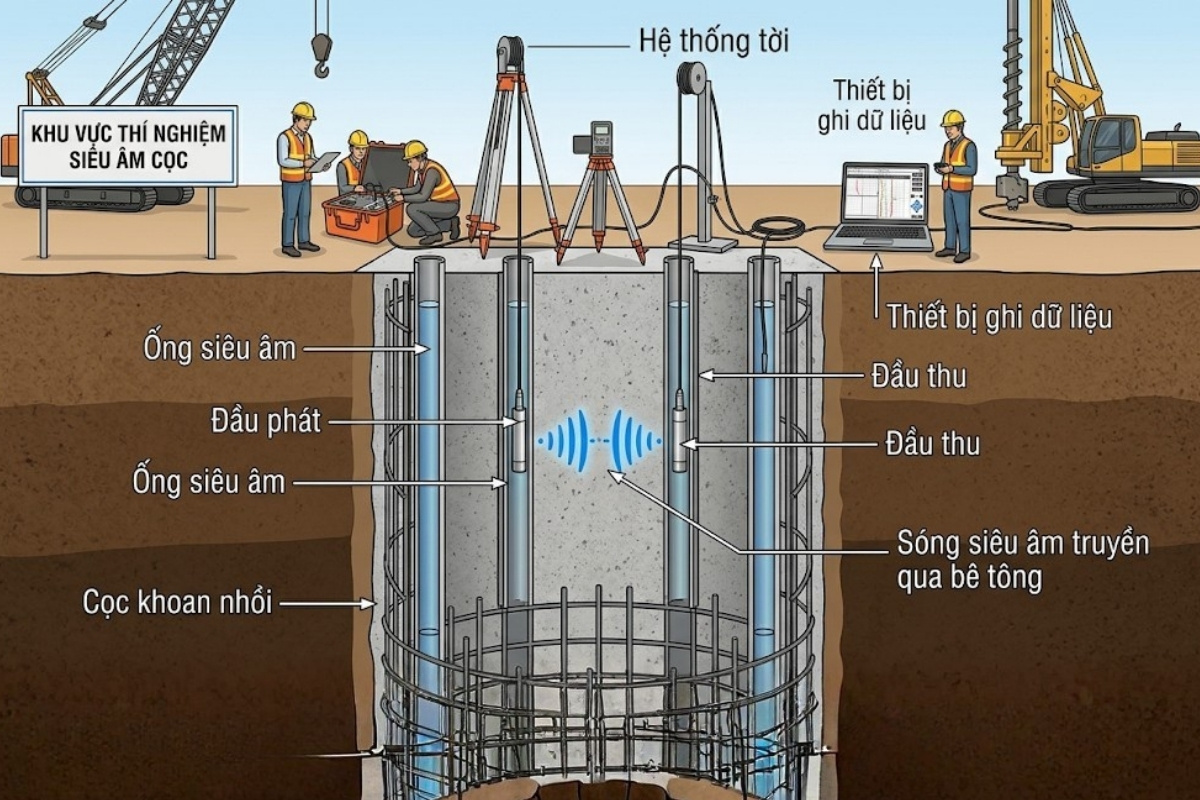

Sau khi lắp đặt thiết bị, đầu phát và đầu thu được đặt trong các ống siêu âm nằm trong thân cọc.

Quá trình đo sẽ thực hiện từ đáy cọc lên đỉnh cọc với tốc độ được tính toán trước. Trong suốt quá trình đo, các ống siêu âm phải luôn được duy trì đầy nước để đảm bảo tín hiệu truyền ổn định.

Các thông số thu được bao gồm:

• thời gian truyền xung

• tần số sóng

• biên độ tín hiệu

• vị trí độ sâu đo

Dữ liệu này sẽ được lưu lại để phục vụ quá trình phân tích.

Phân tích kết quả và lập báo cáo

Sau khi thu thập dữ liệu, kỹ sư sẽ tiến hành phân tích các thông số đo được để đánh giá chất lượng cọc.

Nếu vận tốc truyền sóng giảm mạnh hoặc thời gian truyền xung tăng bất thường, có thể cọc đã xuất hiện các khuyết tật như rỗ bê tông hoặc phân tầng vật liệu.

Báo cáo siêu âm cọc thường bao gồm:

• thông tin công trình

• phương pháp thử nghiệm

• thiết bị sử dụng

• biểu đồ kết quả đo

• đánh giá chất lượng cọc

• kết luận và kiến nghị

Tham khảo thêm quy trình thi công Khoan Cọc Nhồi để có cái nhìn toàn cảnh về quá trình xây dựng công trình từ bước chuẩn bị đến hoàn thiện, nghiệm thu thành quả.

Quy trình thử nghiệm siêu âm Cọc Khoan Nhồi.

6. Chi phí siêu âm Khoan Cọc Nhồi

Chi phí siêu âm cọc nhồi thường được tính theo đường kính và chiều dài cọc.

Bảng giá trên chỉ mang tính tham khảo, báo giá chính xác sẽ phụ thuộc vào nhiều yếu tố liên quan. Liên hệ ngay với Hotline/Zalo: 0906 840 567 để được tư vấn và nhận báo giá Cọc Khoan Nhồi  nhanh chóng và chính xác nhất.

Lợi ích của siêu âm cọc khoan nhồi

Phương pháp siêu âm Cọc Khoan Nhồi không chỉ phát hiện ra lỗi trong công tác thi công, mà còn cam kết về mức độ an toàn cho các công trình xây dựng. Cụ thể là:

• Đảm bảo khả năng chịu tải tốt và không bị lỗi của các Cọc Khoan Nhồi trong quá trình thi công.
• Nếu công tác thi công có sự thay đổi về kỹ thuật, vật liệu, điều kiện thi công… thì siêu âm Cọc Khoan Nhồi giúp đánh giá chất lượng cọc chính xác nhất.
• Phương pháp siêu âm cọc còn có tác dụng phát hiện sớm các vấn đề phát sinh xảy ra với cọc sau khi hoàn thiện công trình, từ đó tối ưu chi phí bảo trì.

7. Câu hỏi thường gặp về siêu âm khoan cọc nhồi

 Siêu âm Khoan Cọc Nhồi có hiệu quả như thế nào?

Siêu âm Khoan Cọc Nhồi giúp phát hiện các khuyết tật, đánh giá độ đồng nhất của bê tông và chất lượng của cọc nhồi với độ chính xác cao.

Các biến chứng có thể xảy ra khi sử dụng siêu âm Khoan Cọc Nhồi?

Khi sử dụng phương pháp siêu âm Khoan Cọc Nhồi, các biến chứng có thể xảy ra như: sai sót trong kết quả do thiết bị không được hiệu chuẩn đúng, quá trình truyền tín hiệu bị cản trở hay chất lượng bê tông không đạt…

Siêu âm Khoan Cọc Nhồi được sử dụng trong các trường hợp nào?

Ứng dụng trong các công trình cần kiểm tra độ bền chắc của nền móng, hay các công trình cao tầng, cầu đường, dân dụng…

So sánh siêu âm Khoan Cọc Nhồi với các phương pháp khác?

Siêu âm Khoan Cọc Nhồi rất hiệu quả trong việc phát hiện các khuyết tật mà không cần đào bới hay phá vỡ cấu trúc cọc, còn các phương pháp khác có thể tốn nhiều thời gian, chi phí hơn nhưng độ chính xác lại không bằng.

Tỷ lệ thành công của siêu âm Khoan Cọc Nhồi là bao nhiêu?

Nếu quy trình được thực hiện đúng kỹ thuật thì tỷ lệ thành công của siêu âm Khoan Cọc Nhồi rất cao, có thể lên tới 95%.

Siêu âm cọc khoan nhồi có chính xác không?

Nếu được thực hiện đúng quy trình và thiết bị được hiệu chuẩn đầy đủ, phương pháp siêu âm có độ chính xác rất cao trong việc phát hiện khuyết tật bê tông trong thân cọc.

Khi nào cần siêu âm cọc nhồi?

Thông thường việc siêu âm được thực hiện sau khoảng 7 ngày kể từ khi đổ bê tông cọc, khi bê tông đã đạt cường độ nhất định.

Siêu âm có làm ảnh hưởng đến cọc không?

Không. Đây là phương pháp kiểm tra không phá hủy, nên không ảnh hưởng đến cấu trúc của cọc.

Khoan Cọc Nhồi 365 là đơn vị cung cấp dịch vụ siêu âm Cọc Khoan Nhồi chuyên nghiệp, đáng tin cậy.

Siêu âm cọc khoan nhồi là phương pháp kiểm tra chất lượng cọc hiệu quả và được sử dụng rộng rãi trong các công trình xây dựng hiện nay. Nhờ khả năng phát hiện khuyết tật bên trong bê tông mà không cần phá hủy kết cấu, phương pháp này giúp đảm bảo nền móng công trình đạt tiêu chuẩn kỹ thuật trước khi bước vào giai đoạn thi công tiếp theo.

Nếu bạn cần tư vấn chi tiết về thi công và kiểm tra chất lượng cọc khoan nhồi, đội ngũ kỹ sư của Khoan Cọc Nhồi 365 (KCN 365) luôn sẵn sàng hỗ trợ với kinh nghiệm thực tế từ nhiều công trình dân dụng và công nghiệp trên toàn quốc.
