Bí quyết chọn thiết bị hỗ trợ thi công khoan cọc nhồi

Thiết bị hỗ trợ thi công khoan cọc nhồi là yếu tố quan trọng quyết định đến chất lượng và tiến độ công trình. Từ máy khoan, gầu khoan, mũi khoan cho đến bơm Bentonite hay máy tách cát, mỗi thiết bị đều giữ vai trò riêng trong việc đảm bảo móng cọc bền vững, an toàn. Bài viết này sẽ giúp bạn hiểu rõ các loại thiết bị quan trọng và bí quyết chọn lựa phù hợp cho từng công trình.

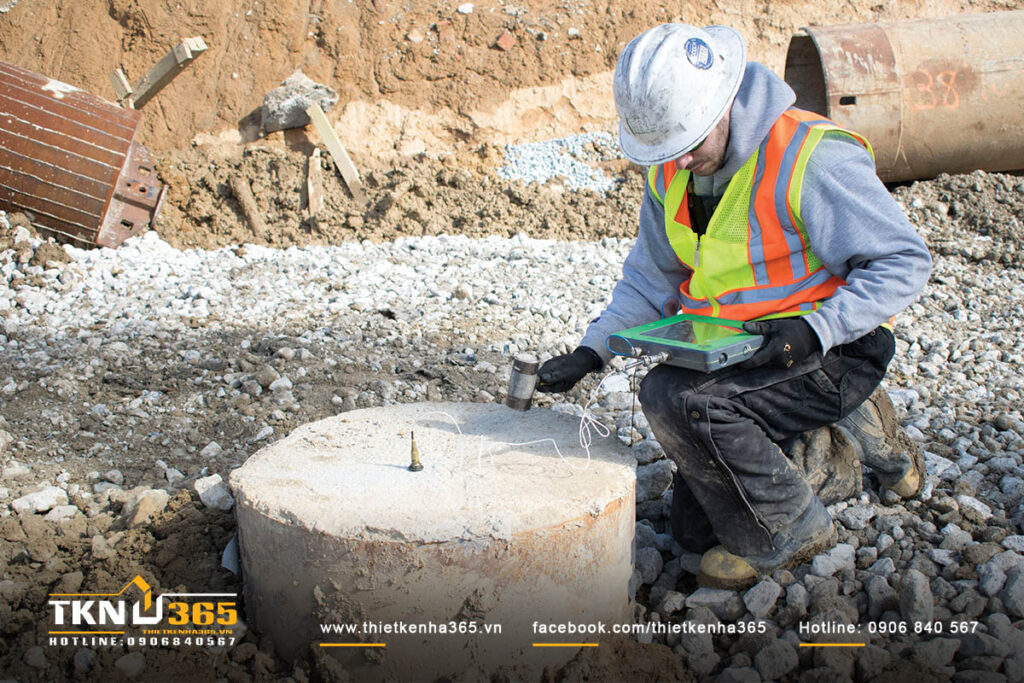

Thiết bị hỗ trợ thi công khoan cọc nhồi là yếu tố quan trọng quyết định đến chất lượng và tiến độ công trình. (ảnh: sưu tầm)

1. Thi công cọc khoan nhồi là gì? Vì sao cần thiết bị hỗ trợ?

Cọc khoan nhồi là một dạng móng sâu, được thi công bằng cách khoan lỗ trực tiếp xuống nền đất, sau đó đổ bê tông tại chỗ để tạo thành cọc. Phương pháp này đòi hỏi sử dụng nhiều thiết bị hỗ trợ thi công khoan cọc nhồi chuyên dụng nhằm đảm bảo độ chính xác và an toàn trong suốt quá trình.

1.1 Đặc điểm cọc khoan nhồi:

• Được sử dụng phổ biến cho các công trình có tải trọng lớn như cao ốc, cầu, cảng.
• Có thể thi công với đường kính và chiều sâu lớn, đáp ứng yêu cầu nền móng phức tạp.
• Ưu điểm nổi bật: khả năng chịu lực cao, giảm rung chấn so với cọc đóng, phù hợp khi xây dựng gần khu dân cư.

1.2. Vai trò của thiết bị trong thi công:

• Tạo lỗ khoan: máy khoan, gầu khoan và mũi khoan giúp đào lỗ chính xác theo thiết kế.
• Giữ ổn định thành vách: bơm Bentonite, ống vách bảo vệ lỗ khoan khỏi sạt lở.
• Đổ bê tông: hệ thống bơm và ống dẫn đảm bảo bê tông được đưa xuống lỗ khoan đồng đều.
• Kiểm tra chất lượng: máy siêu âm, thiết bị đo độ sâu, máy kiểm tra độ rỗng giúp đánh giá khả năng chịu tải của cọc.

1.3. Lợi ích khi dùng đúng thiết bị hỗ trợ thi công khoan cọc nhồi:

• Rút ngắn thời gian thi công, tăng hiệu quả làm việc.
• Giảm thiểu rủi ro như sạt lở thành vách, kẹt gầu khoan hay bê tông không đạt yêu cầu.
• Đảm bảo độ bền và tuổi thọ công trình, đáp ứng tiêu chuẩn kỹ thuật và an toàn xây dựng.

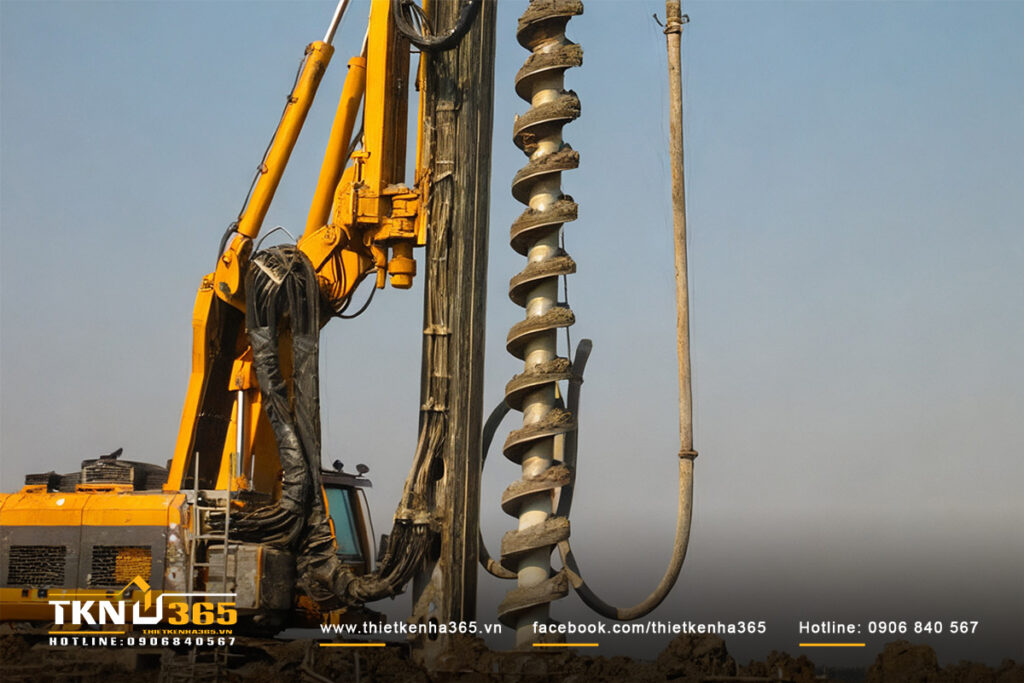

Phương pháp này đòi hỏi sử dụng nhiều thiết bị hỗ trợ thi công khoan cọc nhồi chuyên dụng nhằm đảm bảo độ chính xác và an toàn trong suốt quá trình. (ảnh: sưu tầm)

2. Các thiết bị hỗ trợ thi công khoan cọc nhồi

Trong quá trình thi công, mỗi loại thiết bị hỗ trợ thi công khoan cọc nhồi đều giữ một vai trò nhất định, từ việc khoan lỗ, lấy đất đá ra ngoài cho đến xử lý dung dịch và kiểm tra chất lượng cọc. Dưới đây là những thiết bị quan trọng nhất mà bất kỳ nhà thầu nào cũng cần trang bị khi triển khai thi công.

2.1 Máy khoan cọc nhồi:

Máy khoan cọc nhồi là thiết bị trung tâm của toàn bộ quy trình, có nhiệm vụ tạo ra lỗ khoan với đường kính và độ sâu theo thiết kế. Lựa chọn đúng loại máy sẽ giúp công trình đạt hiệu quả cao và đảm bảo độ chính xác trong từng hạng mục.

Công dụng:

• Tạo lỗ khoan đạt chuẩn về độ sâu và đường kính.
• Phù hợp cho nhiều loại địa chất từ đất mềm đến đá cứng.

Các loại máy khoan cọc nhồi phổ biến:

• Máy khoan tuần hoàn (thuận/nghịch): sử dụng dung dịch Bentonite hoặc Polymer để giữ thành vách và cuốn phoi đất ra ngoài. Ưu điểm là khoan sâu, đường kính lớn, phù hợp đất yếu, công trình ven sông biển; nhược điểm là chi phí cao và cần mặt bằng rộng.
• Máy khoan xoắn ruột gà (CFA): dùng trục xoắn liên tục đưa đất ra ngoài, đồng thời bơm bê tông từ đáy lên khi rút mũi. Thi công nhanh, ít tiếng ồn, không cần dung dịch giữ thành, nhưng chỉ khoan được đến độ sâu trung bình và không phù hợp địa chất nhiều đá.
• Máy khoan gầu (Bucket drilling): sử dụng gầu xoay để lấy đất đá, thích hợp cho cọc đường kính lớn và nhiều loại địa chất. Ưu điểm là linh hoạt, cấu tạo đơn giản, nhưng tốc độ khoan chậm và cần mặt bằng rộng.
• Máy khoan đập (Percussion drilling): dùng chùy thép nặng thả rơi phá đá cứng, phù hợp địa chất có tầng đá dày hoặc nguyên khối. Xử lý được điều kiện khó nhất, nhưng thi công chậm, gây ồn và rung mạnh.

Việc lựa chọn loại máy khoan phù hợp giúp rút ngắn thời gian, tối ưu chi phí và đảm bảo chất lượng cọc khoan nhồi theo đúng thiết kế.

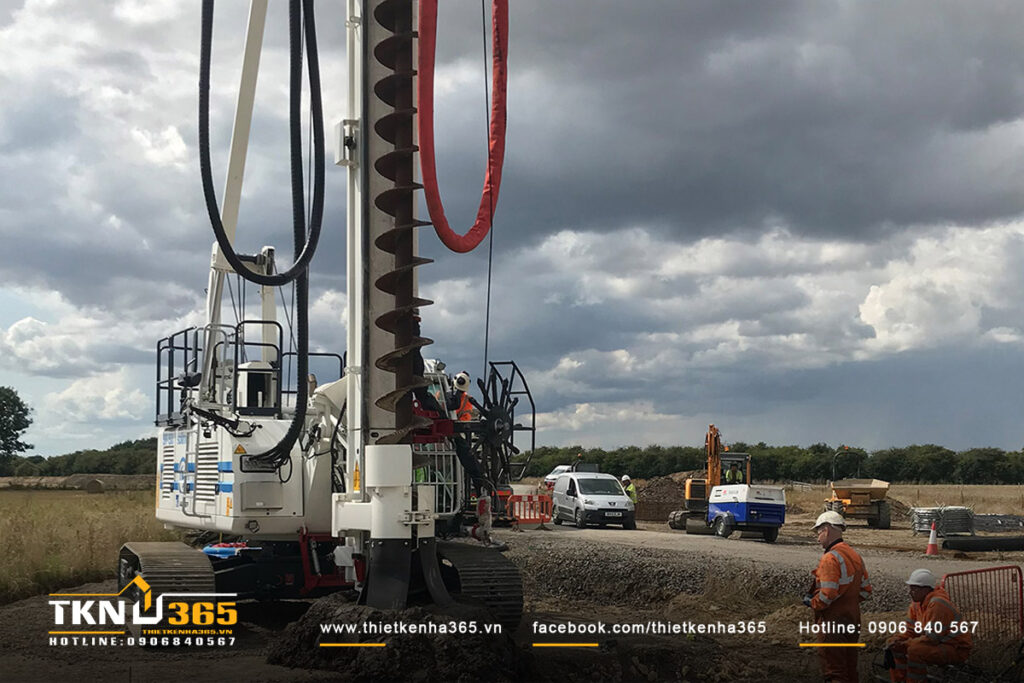

Việc lựa chọn loại máy khoan phù hợp giúp rút ngắn thời gian, tối ưu chi phí và đảm bảo chất lượng cọc khoan nhồi theo đúng thiết kế. (ảnh: sưu tầm)

2.2. Gầu khoan:

Gầu khoan là thiết bị đi kèm máy khoan, có nhiệm vụ lấy đất và đá trong quá trình khoan ra khỏi lỗ, đảm bảo hố khoan sạch và đạt đúng thiết kế. Đây là bộ phận trực tiếp tác động vào địa chất nên ảnh hưởng lớn đến tốc độ và hiệu quả thi công.

Phân loại gầu khoan:

• Gầu ngoạm: gồm hai má ngoạm, thích hợp đất mềm, đất rời hoặc bùn sét.
• Gầu xoắn: có cánh xoắn, hiệu quả khi gặp đất sét cứng hoặc đất pha cuội sỏi.
• Gầu đào: dạng lưỡi cắt, dùng cho đất cứng, tầng lẫn đá nhỏ.

Lựa chọn gầu theo loại đất:

• Đất mềm, bùn sét – gầu ngoạm.
• Đất sét cứng, lẫn cuội sỏi – gầu xoắn.
• Đất cứng, có đá nhỏ – gầu đào.

Chọn đúng loại gầu khoan giúp quá trình đào đất diễn ra nhanh chóng, giảm rủi ro kẹt thiết bị và đảm bảo độ chính xác của lỗ khoan.

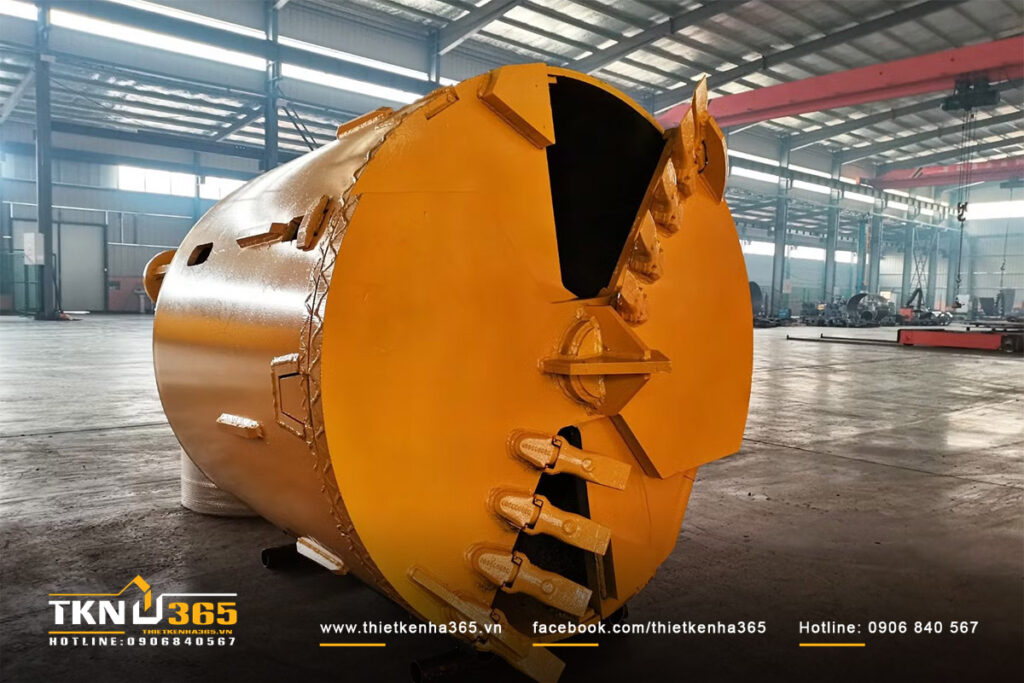

Gầu khoan là bộ phận trực tiếp tác động vào địa chất nên ảnh hưởng lớn đến tốc độ và hiệu quả thi công. (ảnh: sưu tầm)

2.3. Mũi khoan:

Mũi khoan là bộ phận trực tiếp cắt đất và đá trong quá trình khoan cọc nhồi. Đây là chi tiết chịu lực lớn nhất nên chất lượng và hình dạng mũi khoan ảnh hưởng trực tiếp đến hiệu quả đào lỗ.

Đặc điểm và phân loại:

• Mũi khoan răng cưa: dùng cho đất sét cứng hoặc lẫn cuội nhỏ.
• Mũi khoan phẳng: phù hợp đất mềm, bùn sét.
• Mũi khoan dạng chóp hoặc hợp kim siêu cứng: sử dụng cho địa chất nhiều đá hoặc tầng cứng.
• Mũi khoan đặc biệt: thiết kế riêng cho công trình cần đường kính lớn hoặc điều kiện ngầm phức tạp.

Lựa chọn mũi khoan theo địa chất:

• Đất mềm, ít cản trở – mũi khoan phẳng.
• Đất sét, đất pha sỏi cuội – mũi khoan răng cưa.
• Địa chất cứng, đá phong hóa – mũi khoan chóp hợp kim.

Việc chọn đúng mũi khoan không chỉ giúp thi công nhanh, tiết kiệm chi phí mà còn hạn chế hỏng hóc thiết bị và đảm bảo an toàn cho toàn bộ quá trình khoan.

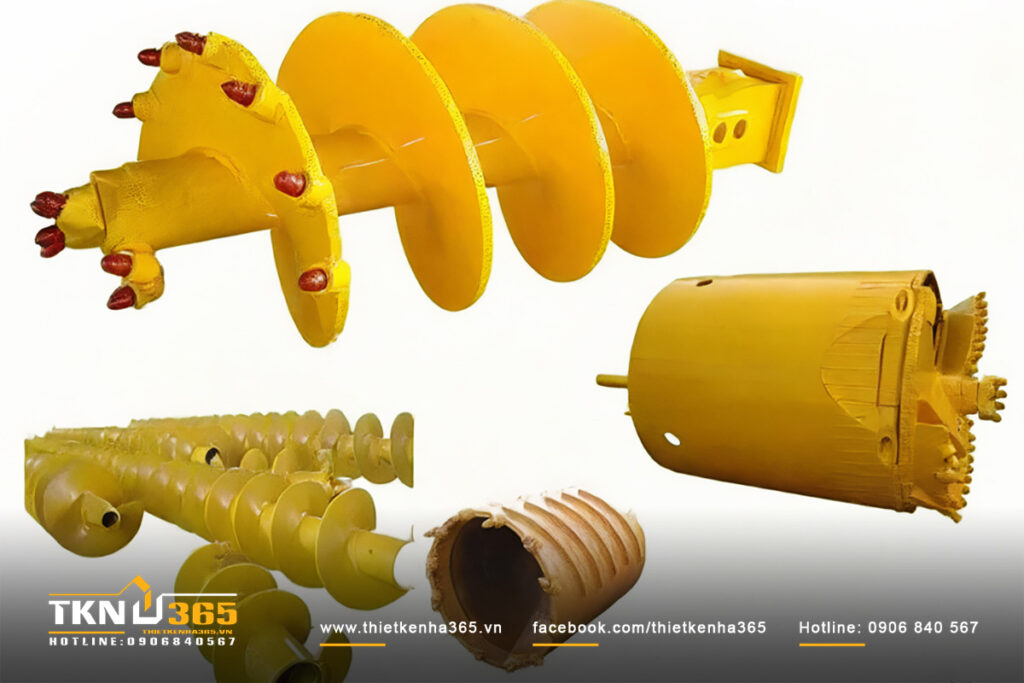

Mũi khoan là chi tiết chịu lực lớn nhất nên chất lượng và hình dạng mũi khoan ảnh hưởng trực tiếp đến hiệu quả đào lỗ. (ảnh: sưu tầm)

2.4. Máy tách cát:

Máy tách cát là thiết bị quan trọng trong quá trình thi công cọc khoan nhồi, dùng để loại bỏ cát và tạp chất ra khỏi dung dịch bentonite hoặc nước rửa. Nhờ vậy, dung dịch giữ thành vách luôn ở trạng thái ổn định, đảm bảo chất lượng hố khoan trước khi đổ bê tông.

Vai trò chính:

• Giúp dung dịch Bentonite tuần hoàn sạch, tăng hiệu quả giữ thành vách.
• Loại bỏ cát, bùn, tạp chất → hạn chế lẫn vào bê tông.
• Góp phần kéo dài tuổi thọ thiết bị bơm và hệ thống tuần hoàn.

Ứng dụng thực tế:

• Đặc biệt cần thiết khi khoan ở khu vực đất cát, đất pha sỏi.
• Dùng cho công trình có yêu cầu cao về chất lượng cọc như cầu, cảng, cao ốc.

Việc sử dụng máy tách cát không chỉ giúp duy trì tính ổn định của dung dịch khoan mà còn trực tiếp nâng cao độ bền và khả năng chịu tải của cọc khoan nhồi.

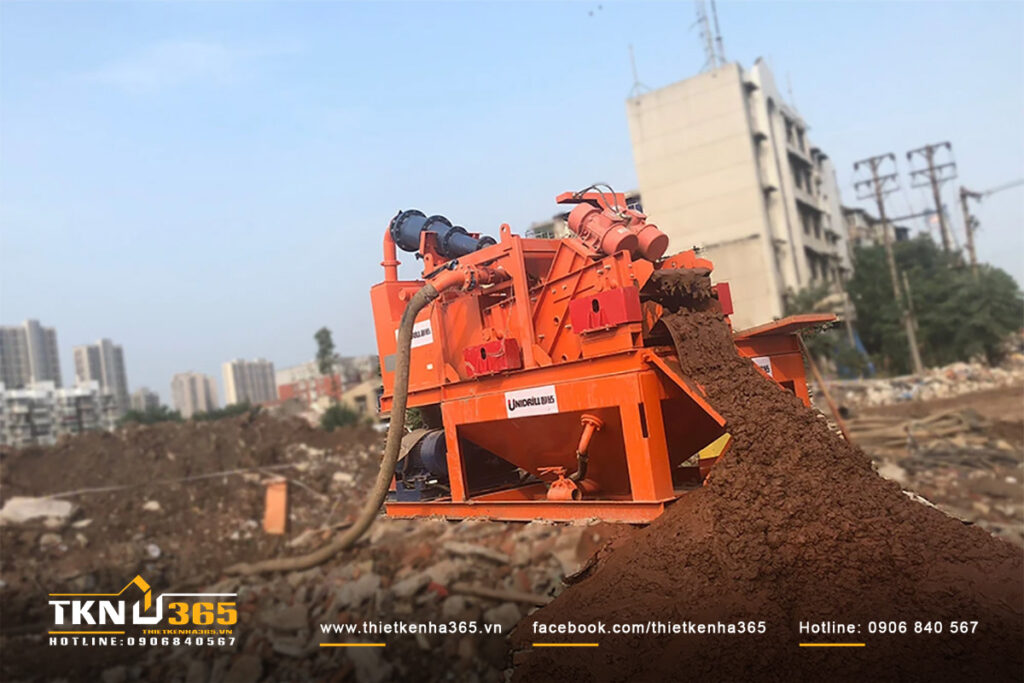

Việc sử dụng máy tách cát không chỉ giúp duy trì tính ổn định của dung dịch khoan mà còn trực tiếp nâng cao độ bền và khả năng chịu tải của cọc khoan nhồi. (ảnh: sưu tầm)

2.5. Bơm Bentonite:

Bơm Bentonite là thiết bị dùng để bơm dung dịch Bentonite vào hố khoan, giúp giữ ổn định thành vách, ngăn ngừa sạt lở và tắc nghẽn trong quá trình thi công. Đây là bước quan trọng để đảm bảo hố khoan giữ nguyên hình dạng trước khi đổ bê tông.

Vai trò chính:

• Tạo áp lực thủy tĩnh, giữ ổn định thành vách lỗ khoan.
• Hạn chế hiện tượng sập vách, đặc biệt ở đất yếu hoặc có mực nước ngầm cao.
• Duy trì dung dịch tuần hoàn trong suốt quá trình khoan.

Ưu điểm khi sử dụng bơm Bentonite:

• Đảm bảo hố khoan đạt chuẩn, không bị biến dạng.
• Giúp quá trình khoan diễn ra liên tục, không gián đoạn.
• Tăng chất lượng cọc, giảm rủi ro khi đổ bê tông.

Bơm Bentonite là một trong những thiết bị hỗ trợ thi công khoan cọc nhồi không thể thiếu, đặc biệt khi thi công cọc khoan nhồi ở những khu vực có địa chất phức tạp hoặc ngập nước.

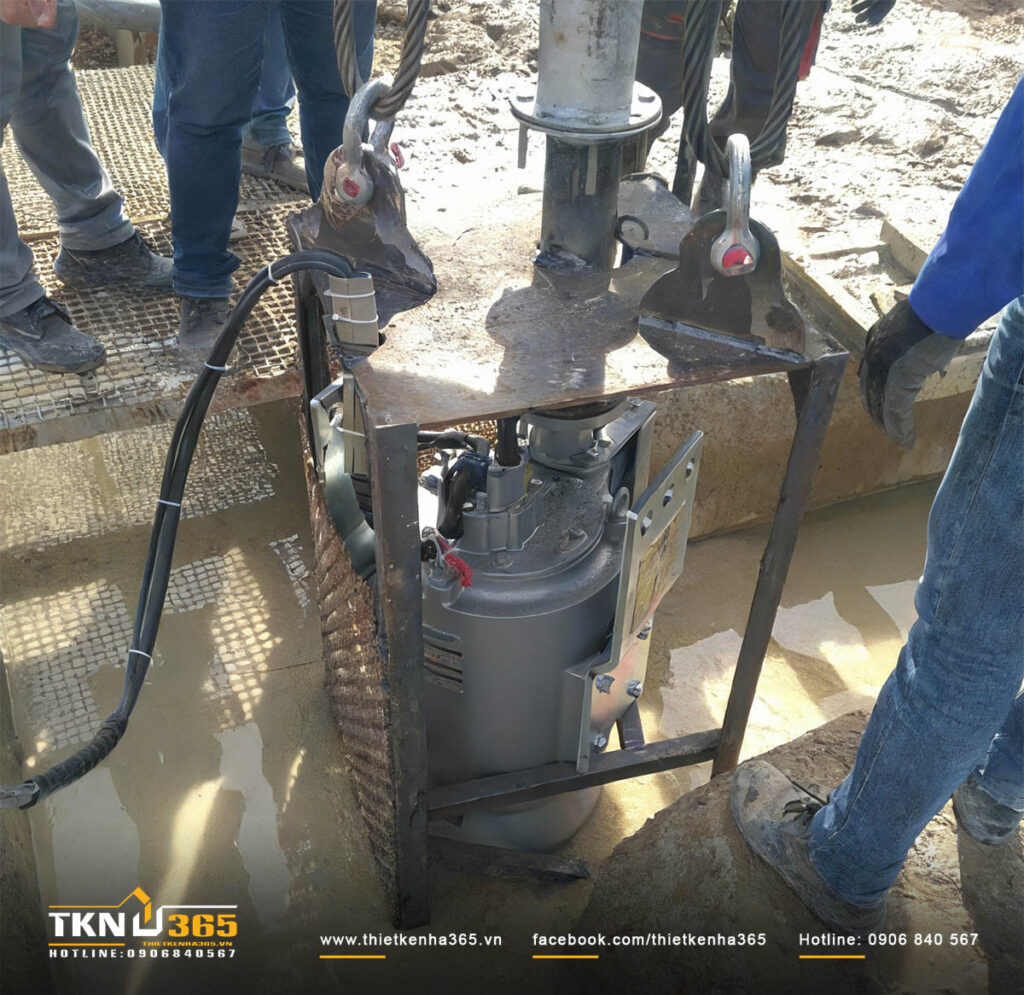

Bơm Bentonite là một trong những thiết bị không thể thiếu, đặc biệt khi thi công cọc khoan nhồi ở những khu vực có địa chất phức tạp hoặc ngập nước. (ảnh: sưu tầm)

>>> Xem thêm: Kỹ thuật khoan cọc nhồi có áp lực ngược mới

2.6. Thiết bị kiểm tra chất lượng cọc:

Sau khi hoàn tất quá trình khoan và đổ bê tông, việc kiểm tra chất lượng cọc khoan nhồi là bước bắt buộc để đảm bảo cọc đạt yêu cầu về kỹ thuật và khả năng chịu tải. Các thiết bị hiện đại giúp đánh giá chính xác tình trạng cọc, từ đó giảm thiểu rủi ro cho công trình.

Các loại thiết bị phổ biến:

• Máy siêu âm cọc (Cross-Hole Sonic Logging): kiểm tra tính đồng nhất của bê tông, phát hiện rỗ rỗng hoặc khuyết tật trong thân cọc.
• Máy đo độ sâu lỗ khoan: đảm bảo lỗ đạt đúng độ sâu thiết kế trước khi đổ bê tông.
• Thiết bị kiểm tra độ rỗng, độ xốp: xác định chất lượng bê tông và độ đặc chắc của cọc.
• Thiết bị thử tải PDA hoặc thử tĩnh: kiểm chứng khả năng chịu tải thực tế của cọc.

Vai trò đối với công trình:

• Đảm bảo cọc đáp ứng yêu cầu thiết kế và tiêu chuẩn kỹ thuật.
• Giúp phát hiện sớm lỗi thi công để có biện pháp xử lý kịp thời.
• Nâng cao độ tin cậy và tuổi thọ của toàn bộ nền móng.

Nhờ có thiết bị kiểm tra chất lượng cọc, chủ đầu tư và nhà thầu có thể yên tâm về tính an toàn, độ bền và hiệu quả lâu dài của công trình.

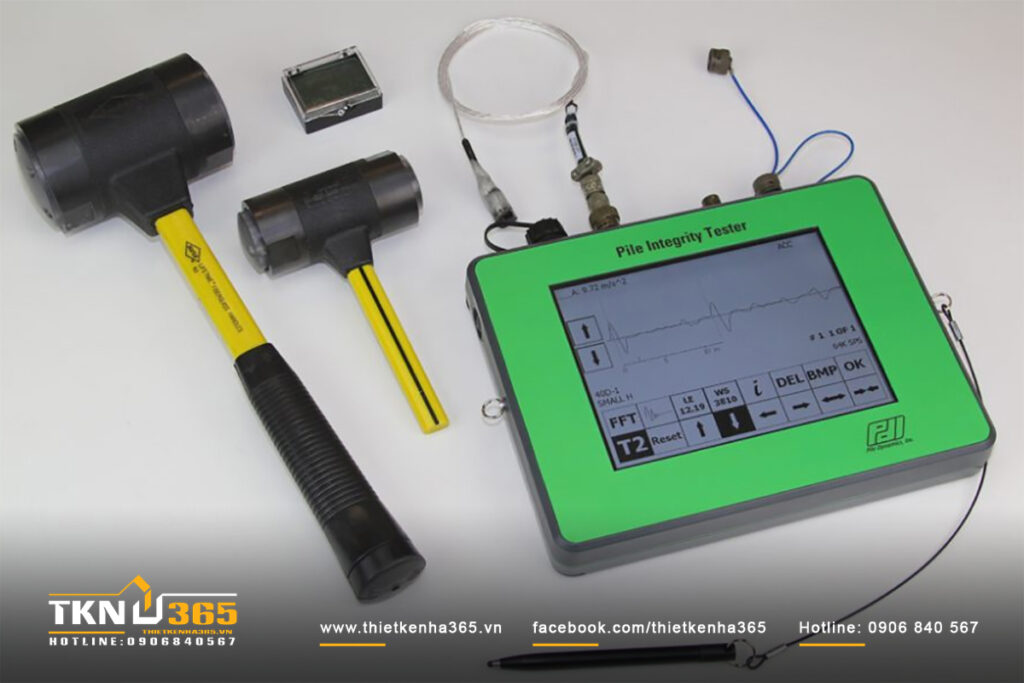

Việc kiểm tra chất lượng cọc khoan nhồi là bước bắt buộc để đảm bảo cọc đạt yêu cầu về kỹ thuật và khả năng chịu tải. (ảnh: sưu tầm)

>>> Xem thêm: Phương pháp thổi rửa cọc khoan nhồi hiệu quả 2025

3. Các thiết bị phụ trợ trong thi công

Bên cạnh những thiết bị hỗ trợ thi công khoan cọc nhồi chính như máy khoan, gầu khoan hay bơm Bentonite, quá trình thi công cọc khoan nhồi còn cần đến một số thiết bị phụ trợ. Những thiết bị này giúp ổn định hố khoan, hỗ trợ quá trình đổ bê tông và vận chuyển vật liệu, đảm bảo thi công diễn ra an toàn và hiệu quả.

3.1. Ống vách:

Ống vách là một ống thép hoặc hợp kim được hạ xuống miệng lỗ khoan nhằm chống sạt lở thành vách, đặc biệt hữu ích khi khoan trong đất yếu hoặc khu vực có mực nước ngầm cao.

Vai trò chính

• Giữ ổn định miệng lỗ khoan, tránh tình trạng sập lở trong quá trình khoan.
• Ngăn nước ngầm và bùn đất chảy vào lỗ khoan.
• Tạo điều kiện thuận lợi để hạ cốt thép và đổ bê tông chính xác.

Việc sử dụng ống vách là giải pháp an toàn, nhất là khi thi công ở những công trình gần sông hồ hoặc trên nền đất kém ổn định.

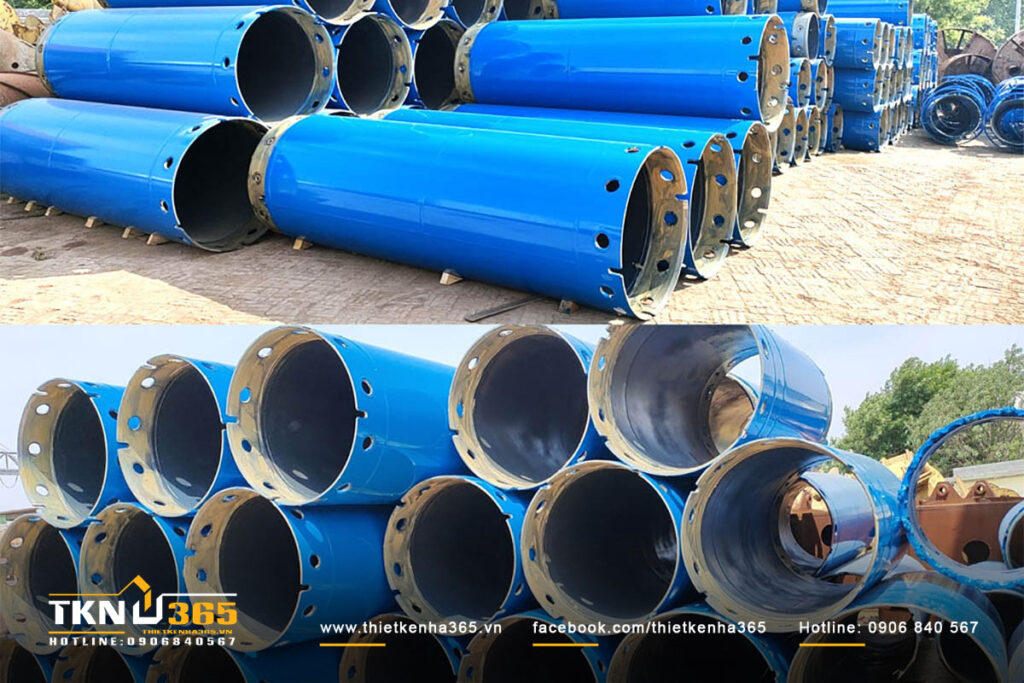

Việc sử dụng ống vách là giải pháp an toàn, nhất là khi thi công ở những công trình gần sông hồ hoặc trên nền đất kém ổn định. (ảnh: sưu tầm)

3.2. Ống thăm dò:

Ống thăm dò là thiết bị phụ trợ được lắp đặt trong quá trình khoan nhằm kiểm tra và theo dõi địa chất cũng như hỗ trợ các công tác kỹ thuật khác. Đây là công cụ quan trọng giúp đảm bảo quá trình thi công diễn ra chính xác và an toàn.

Vai trò chính:

• Dùng để đo độ sâu lỗ khoan và kiểm tra sự đồng đều của hố khoan.
• Hỗ trợ công tác khảo sát địa chất trong quá trình khoan, xác định thành phần đất đá.
• Là ống dẫn để thực hiện các phép thử hoặc kiểm tra sau khi đổ bê tông (ví dụ: siêu âm cọc).

Ứng dụng thực tế:

• Được sử dụng trong hầu hết các dự án thi công cọc khoan nhồi có yêu cầu cao về chất lượng.
• Giúp chủ đầu tư và kỹ sư đánh giá chính xác tình trạng nền móng trước và sau khi thi công.

Nhờ có ống thăm dò, nhà thầu dễ dàng kiểm soát chất lượng hố khoan và đưa ra giải pháp xử lý kịp thời khi phát sinh sự cố.

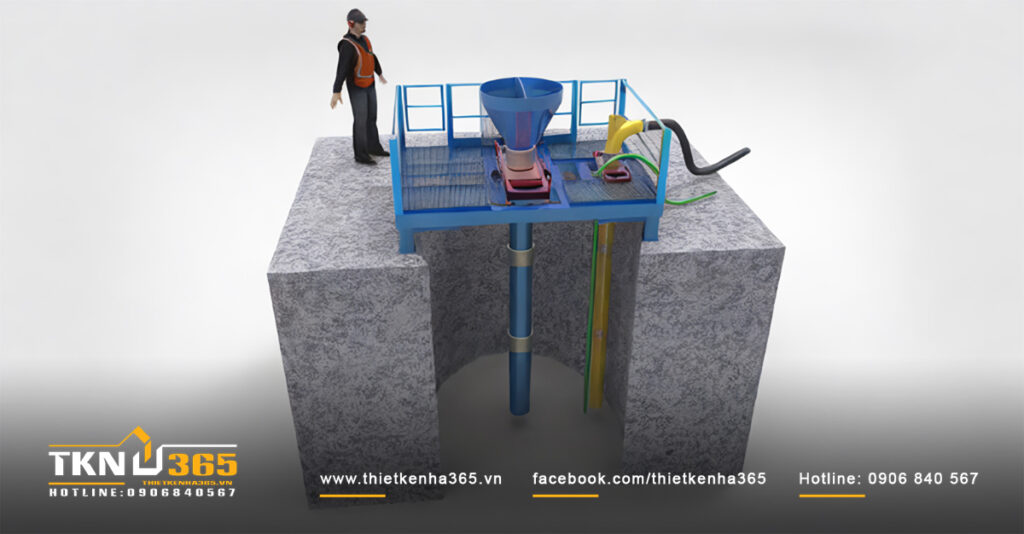

Nhờ có ống thăm dò, nhà thầu dễ dàng kiểm soát chất lượng hố khoan và đưa ra giải pháp xử lý kịp thời khi phát sinh sự cố. (ảnh: sưu tầm)

3.3. Hệ thống bơm bê tông dưới nước

Hệ thống bơm bê tông dưới nước được sử dụng trong các công trình cọc khoan nhồi khi thi công ở khu vực có mực nước ngầm cao hoặc trong điều kiện ngập nước. Thiết bị này đảm bảo quá trình đổ bê tông diễn ra liên tục, đồng đều và không bị pha loãng bởi nước.

Vai trò chính:

• Vận chuyển bê tông từ mặt đất xuống tận đáy hố khoan thông qua ống dẫn chuyên dụng.
• Đảm bảo bê tông được đổ ngập từ dưới lên, hạn chế hiện tượng rỗ rỗng hoặc phân tầng.
• Giữ cho cột bê tông liền khối, tăng khả năng chịu lực và độ bền của cọc.

Ứng dụng thực tế:

• Các công trình ven sông, ven biển hoặc khu vực đất ngập nước.
• Dự án có yêu cầu kỹ thuật cao, cần độ bền và tính ổn định lớn của móng.

Với hệ thống bơm bê tông dưới nước, nhà thầu có thể kiểm soát chất lượng cọc ngay cả trong những điều kiện thi công phức tạp nhất.

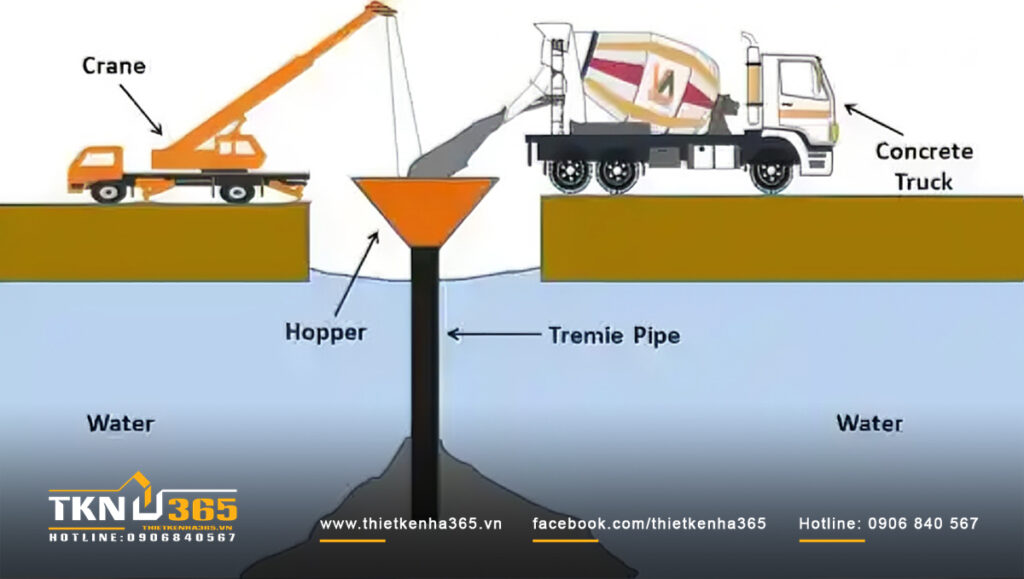

Hệ thống bơm bê tông dưới nước được sử dụng trong các công trình cọc khoan nhồi khi thi công ở khu vực có mực nước ngầm cao hoặc trong điều kiện ngập nước. (ảnh: sưu tầm)

3.4. Cẩu và thiết bị vận chuyển:

Cẩu và các thiết bị vận chuyển là thiết bị hỗ trợ thi công khoan cọc nhồi không thể thiếu, giúp di chuyển vật liệu, thiết bị và cấu kiện trong suốt quá trình làm việc.

Vai trò chính:

• Di chuyển gầu khoan, mũi khoan, ống vách và các thiết bị nặng khác đến vị trí thi công.
• Vận chuyển cốt thép, ống thăm dò và ống dẫn bê tông vào hố khoan.
• Hỗ trợ lắp đặt, tháo dỡ và thay đổi thiết bị khi cần.

Ứng dụng thực tế:

• Sử dụng cần cẩu bánh xích hoặc cẩu tháp cho công trình quy mô lớn.
• Xe chuyên dụng, tời hoặc xe nâng phục vụ vận chuyển vật tư trong khu vực hẹp.

Nhờ có cẩu và thiết bị vận chuyển, việc bố trí và triển khai các hạng mục trong thi công cọc khoan nhồi trở nên thuận lợi, an toàn và tiết kiệm thời gian.

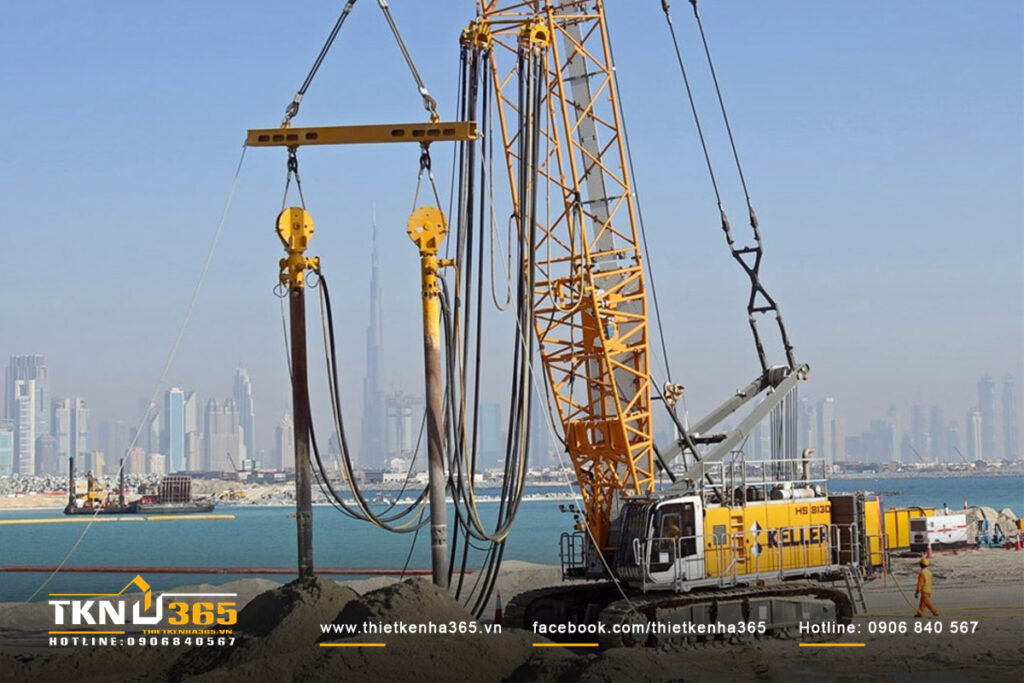

Cẩu và các thiết bị vận chuyển là bộ phận không thể thiếu trong thi công cọc khoan nhồi, giúp di chuyển vật liệu, thiết bị và cấu kiện trong suốt quá trình làm việc. (ảnh: sưu tầm)

>>> Xem thêm: Báo giá cọc khoan nhồi 2025 tại Tphcm và các tỉnh – Trọn gói giá rẻ

4. Lưu ý khi lựa chọn & sử dụng thiết bị

Để đảm bảo quá trình thi công cọc khoan nhồi đạt hiệu quả cao, việc chọn lựa máy khoan và thiết bị hỗ trợ thi công khoan cọc nhồi cần được xem xét kỹ lưỡng dựa trên điều kiện thực tế công trình.

4.1. Dựa vào địa chất và yêu cầu kỹ thuật:

• Với nền đất yếu, nhiều nước ngầm – ưu tiên máy khoan tuần hoàn, kèm bơm Bentonite.
• Với đất cứng, có đá – cần máy khoan gầu hoặc khoan đập.
• Với khu vực đô thị đông dân cư – nên dùng máy khoan xoắn ruột gà để giảm ồn, hạn chế rung chấn.

4.2. Tuân thủ tiêu chuẩn kỹ thuật và an toàn:

• Thi công đúng quy trình, đảm bảo theo các tiêu chuẩn TCVN 9395:2012, TCVN 9396:2012.
• Định kỳ kiểm tra, bảo dưỡng máy móc để giảm thiểu sự cố.
• Trang bị đầy đủ thiết bị bảo hộ cho công nhân, giám sát an toàn chặt chẽ.

4.3. Ứng dụng công nghệ hiện đại:

• Sử dụng hệ thống giám sát từ xa để theo dõi tiến độ và chất lượng.
• Kết hợp tự động hóa trong khâu bơm, tách cát, kiểm tra cọc nhằm nâng cao hiệu quả.

Lựa chọn đúng máy khoan, thiết bị hỗ trợ thi công khoan cọc nhồi và vận hành khoa học không chỉ giúp rút ngắn tiến độ thi công mà còn đảm bảo chất lượng, an toàn và tuổi thọ công trình.

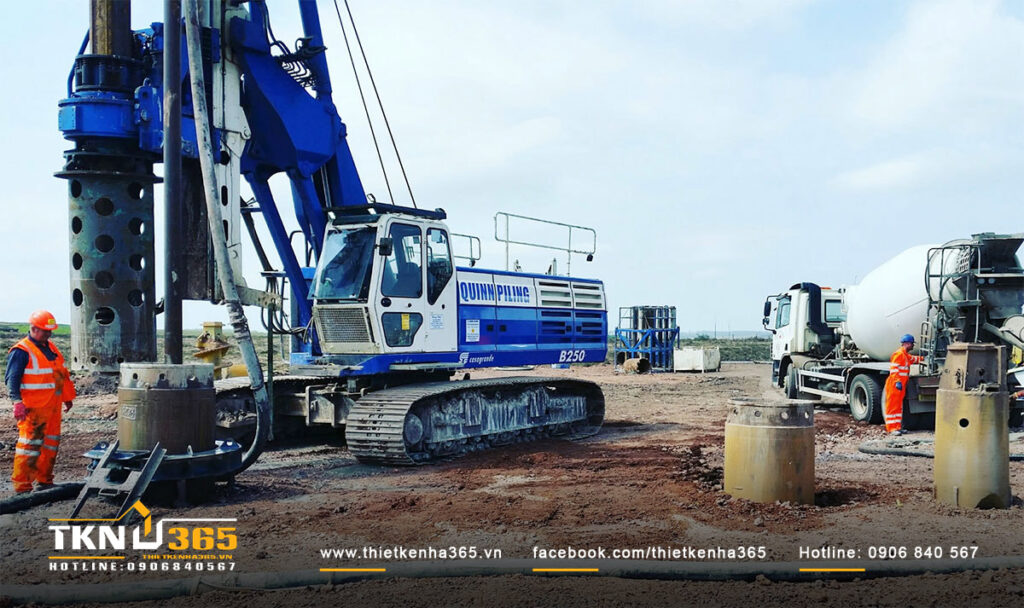

Việc chọn lựa và vận hành thiết bị cần được xem xét kỹ lưỡng dựa trên điều kiện thực tế công trình. (ảnh: sưu tầm)

5. (FAQ) Câu hỏi thường gặp về thiết bị hỗ trợ thi công khoan cọc nhồi

1. Có thể thay thế Bentonite bằng dung dịch nào khác không?

• Ngoài Bentonite, một số dự án hiện nay sử dụng dung dịch Polymer để giữ thành vách.
• Polymer có ưu điểm dễ xử lý chất thải, giảm tác động môi trường, nhưng chi phí cao hơn và yêu cầu kỹ thuật thi công khắt khe hơn.

2. Máy bơm Bentonite có yêu cầu bảo dưỡng đặc biệt không?

• Có. Bơm Bentonite cần được vệ sinh thường xuyên để tránh tắc nghẽn bởi cặn bùn, đồng thời kiểm tra áp suất định kỳ để đảm bảo hoạt động ổn định.

3. Làm sao kiểm tra chất lượng cọc khoan nhồi chính xác nhất?

• Phổ biến nhất là phương pháp siêu âm cọc (Cross-Hole Sonic Logging) để kiểm tra tính đồng nhất của bê tông.
• Ngoài ra, có thể thử tải tĩnh hoặc PDA để đánh giá khả năng chịu tải thực tế của cọc.

4. Máy tách cát có bắt buộc phải sử dụng không?

• Máy tách cát là thiết bị cần thiết khi dùng dung dịch Bentonite trong quá trình khoan. Nó giúp loại bỏ cát, tạp chất để dung dịch tuần hoàn ổn định, đảm bảo chất lượng bê tông.
• Với công trình nhỏ hoặc địa chất ổn định, có thể không cần, nhưng với dự án lớn thì hầu như bắt buộc.

5. Ống vách có cần thiết cho mọi công trình không?

• Không phải công trình nào cũng cần ống vách. Tuy nhiên, ở khu vực đất yếu, có mực nước ngầm hoặc gần sông hồ thì ống vách là giải pháp bắt buộc để giữ thành vách lỗ khoan ổn định và an toàn.

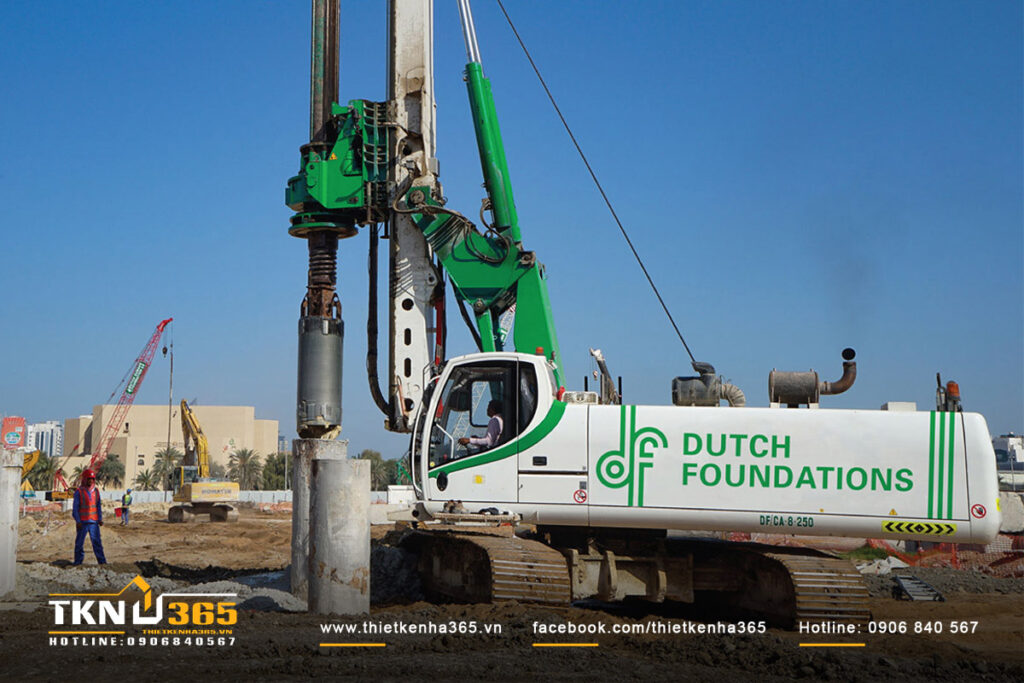

Ở khu vực đất yếu, có mực nước ngầm hoặc gần sông hồ thì ống vách là giải pháp bắt buộc để giữ thành vách lỗ khoan ổn định và an toàn. (ảnh: sưu tầm)

Tổng kết:

Việc lựa chọn và kết hợp đúng thiết bị hỗ trợ thi công khoan cọc nhồi không chỉ giúp rút ngắn tiến độ mà còn đảm bảo độ bền, khả năng chịu tải và an toàn cho công trình. Bí quyết của các nhà thầu chuyên nghiệp chính là đánh giá đúng địa chất, tuân thủ quy trình thi công và ứng dụng công nghệ khoan cọc nhồi hiện đại trong từng hạng mục.
