Thử Tải Cọc Khoan Nhồi Bằng O-Cell (Osterberg): Quy Trình, Tiêu Chuẩn & Cách Đọc Kết Quả

Nếu chỉ đọc tài liệu, thử Tải Cọc Khoan Nhồi Bằng O-Cell (Osterberg Cell) thường được mô tả như một phương pháp thử tải tĩnh hai chiều, gọn nhẹ, không cần đối trọng và có thể đạt tải rất lớn. Tất cả những điều đó đều đúng, nhưng chưa đủ.

Trong thực tế thi công nền móng, O-Cell không đơn thuần là một “giải pháp thay thế nén tĩnh”. Nó là một công cụ thử nghiệm mang tính phân tích, và nếu dùng sai mục đích, kết quả thu được có thể rất đẹp nhưng vô dụng cho thiết kế.

Bài viết này không nhằm giới thiệu lại định nghĩa O-Cell, mà tập trung trả lời ba câu hỏi mà kỹ sư, tư vấn và chủ đầu tư thực sự quan tâm:

• O-Cell giải quyết được vấn đề gì mà nén tĩnh không làm được?
• Những rủi ro kỹ thuật nào thường bị che giấu phía sau các báo cáo O-Cell “đạt tải”?
• Làm thế nào để một thí nghiệm O-Cell có giá trị kỹ thuật thực sự, chứ không chỉ đủ hồ sơ nghiệm thu?

Thử tải cọc khoan nhồi bằng O-Cell là gì? Vì sao được xem là bước tiến lớn trong thử tải cọc tải trọng lớn?

Thử tải cọc khoan nhồi bằng O-Cell (Osterberg Cell) là phương pháp thử tải tĩnh hai chiều (bi-directional static load test), trong đó một thiết bị kích thủy lực đặc biệt được lắp đặt bên trong thân cọc ngay từ giai đoạn thi công. Khi gia tải, O-Cell tạo lực đẩy lên phần cọc phía trên và đẩy xuống phần cọc phía dưới cùng lúc. Nhờ đó, cọc tự đóng vai trò đối trọng nội tại, loại bỏ nhu cầu sử dụng dàn chất tải hoặc khung phản lực cồng kềnh như trong thử nén tĩnh truyền thống.

Phương pháp này đặc biệt hiệu quả cho:

Cọc có tải trọng thiết kế rất lớn

Công trình hạn chế mặt bằng

Công trình dưới nước, trong hố sâu, trong hầm

Các dự án cần đánh giá sâu cơ chế làm việc của cọc (tách thân – mũi)

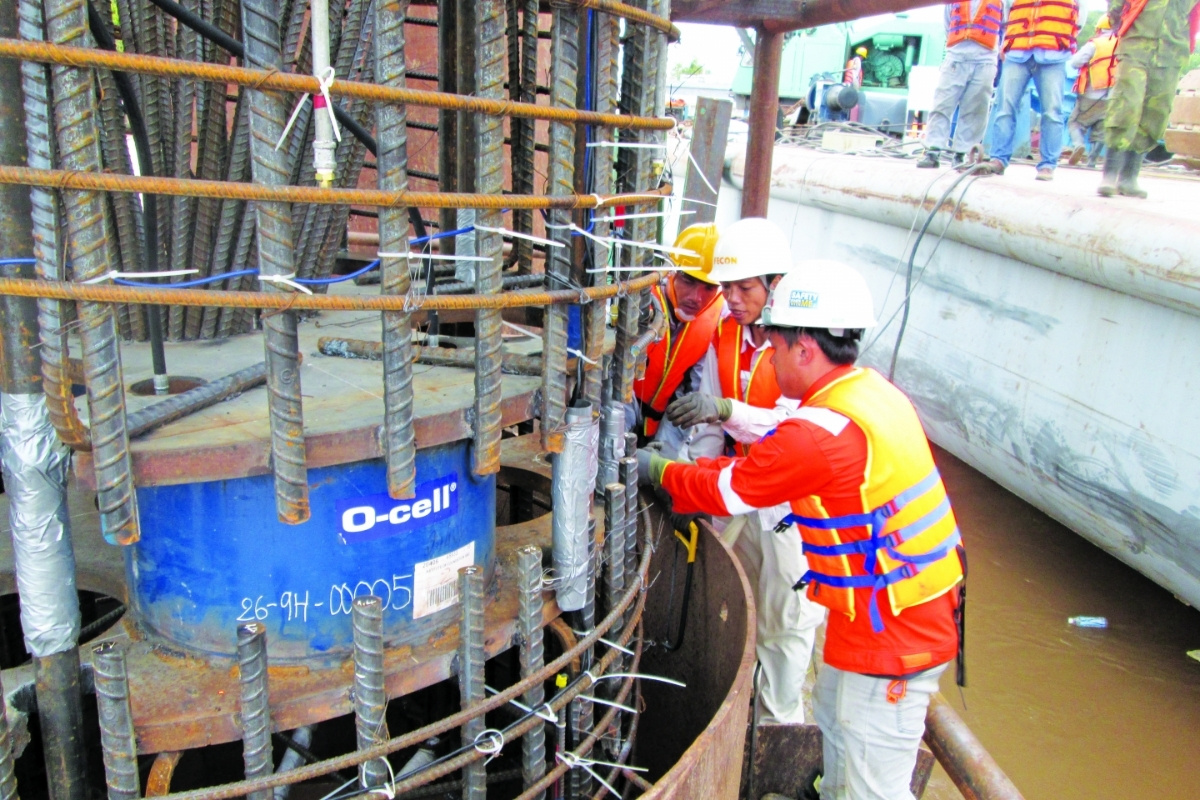

thử tải khoan cọc nhồi bằng o-cell

Bản chất của thử tải O-Cell: cọc tự làm đối trọng cho chính nó

Trong các công trình sử dụng cọc khoan nhồi tải trọng lớn, việc hiểu đúng cơ chế làm việc của cọc quan trọng hơn rất nhiều so với việc chỉ chứng minh rằng cọc “chịu được bao nhiêu tải”.

Khác với thử nén tĩnh truyền thống – nơi toàn bộ tải được đặt từ đầu cọc xuống – O-Cell được lắp bên trong thân cọc, ngay từ giai đoạn thi công.

Khi gia tải:

• Phần cọc phía trên O-Cell bị đẩy lên → huy động ma sát thân cọc phía trên.
• Phần cọc phía dưới O-Cell bị đẩy xuống → huy động ma sát đoạn dưới và sức kháng mũi.

Nói cách khác, cọc được “xé đôi” tại vị trí đặt O-Cell, và mỗi phần được thử tải theo cơ chế riêng. Đây chính là điểm mà O-Cell vượt xa nén tĩnh thông thường: khả năng quan sát riêng rẽ cơ chế làm việc của thân và mũi cọc.

Trong các dự án cọc tải trọng lớn, điều này quan trọng hơn rất nhiều so với việc chỉ chứng minh rằng “cọc chịu được X tấn”.

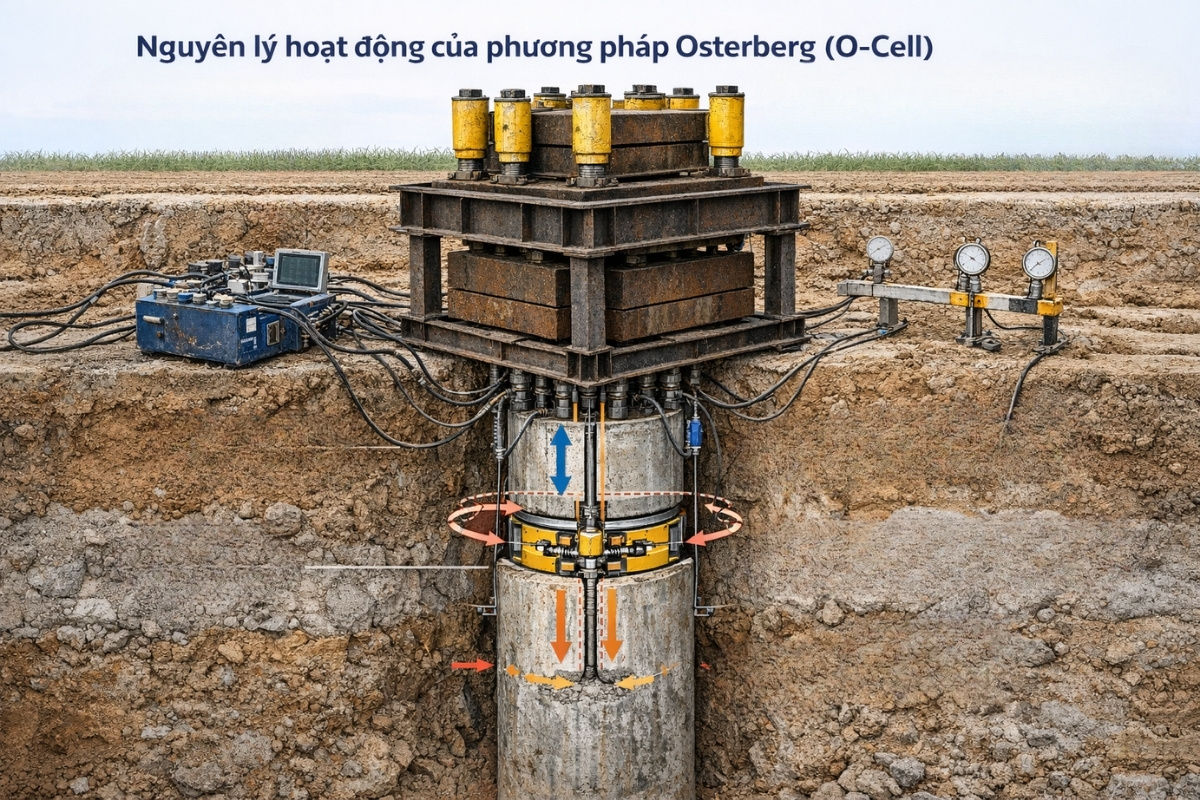

Nguyên lý hoạt động của phương pháp o-cell

Vì sao O-Cell được xem là bước tiến lớn với cọc tải trọng lớn?

1. Không phải vì gọn – mà vì không còn giới hạn tải thử

Với nén tĩnh truyền thống, tải thử bị khống chế bởi:

• Khả năng bố trí đối trọng
• Ổn định của hệ khung phản lực
• Điều kiện mặt bằng và an toàn

Trong thực tế, rất nhiều cọc thiết kế 10.000–20.000 kN chưa từng được thử đến tải thiết kế, đơn giản vì không thể chất đủ đối trọng.

O-Cell loại bỏ hoàn toàn rào cản này. Giới hạn tải không còn nằm ở mặt bằng, mà nằm ở:

• Khả năng chịu lực của đất nền
• Cường độ bê tông và cốt thép cọc
• Giới hạn thiết bị

Đây là lý do O-Cell đặc biệt phù hợp với cọc siêu tải.

2. O-Cell cho phép nhìn thấy thứ mà nén tĩnh “che giấu”

Trong thử nén tĩnh đầu cọc:

• Ma sát thân và mũi cọc luôn làm việc đồng thời
• Rất khó xác định mũi bắt đầu tham gia chịu lực ở thời điểm nào

Ngược lại, với O-Cell:

• Đường cong tải–chuyển vị phía trên phản ánh trực tiếp ma sát thân phía trên
• Đường cong phía dưới cho thấy rõ quá trình huy động mũi

Đây là dữ liệu mà kỹ sư thiết kế rất cần, đặc biệt khi phải hiệu chỉnh giả thiết địa chất hoặc mô hình tính toán.

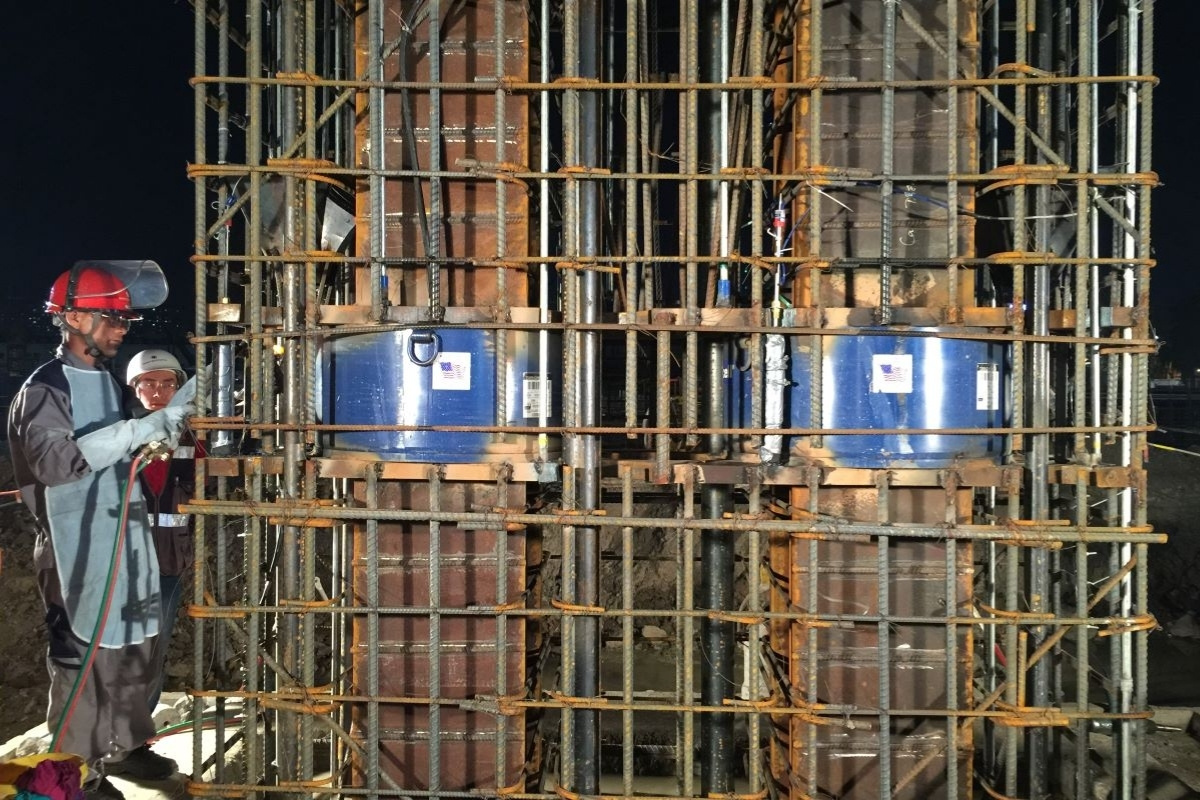

thử tải khoan cọc nhồi bằng phương pháp o-cell

Khi nào O-Cell thực sự nên dùng (và khi nào thì không)?

NÊN dùng O-Cell khi:

• Cọc có tải trọng thiết kế lớn đến mức nén tĩnh không thể đạt được tải thử mong muốn.
• Công trình hạn chế mặt bằng: khu đô thị, trong hố đào sâu, trên mặt nước.
• Dự án có yêu cầu hiểu rõ cơ chế làm việc của cọc, không chỉ kiểm tra đạt/không đạt.
• Chủ đầu tư chấp nhận đầu tư cho thí nghiệm có giá trị kỹ thuật cao.

KHÔNG nên dùng O-Cell khi:

• Mục tiêu chỉ là nghiệm thu hình thức, không cần phân tích sâu.
• Tư vấn giám sát và các bên liên quan không quen xử lý kết quả O-Cell.
• Không có kế hoạch đo biến dạng theo chiều sâu nhưng lại muốn “tách thân – mũi”.

Trong nhiều dự án nhỏ, O-Cell là overkill: chi phí cao hơn nhưng giá trị sử dụng không tương xứng.

Thiết kế thí nghiệm O-Cell: nơi quyết định 80% giá trị kết quả

Sai lầm phổ biến nhất là coi O-Cell như một thiết bị thử tải, trong khi thực chất nó là một thí nghiệm cần thiết kế.

1. Xác định mục tiêu trước khi đặt thiết bị

Trước khi nói đến số lượng hay vị trí O-Cell, cần trả lời rõ:

• Muốn đánh giá mũi cọc hay ma sát thân?
• Cần chứng minh tải giới hạn hay chỉ kiểm tra trong miền làm việc?
• Kết quả sẽ dùng cho hiệu chỉnh thiết kế hay chỉ nghiệm thu?

Không có câu trả lời rõ ràng cho các câu hỏi này, thí nghiệm rất dễ rơi vào tình trạng “đạt tải nhưng không kết luận được gì”.

Bối cảnh thực tế

• Cọc khoan nhồi D = 1.5 m, L = 60 m

• Địa chất: lớp đất tốt nằm sâu, mũi cọc thiết kế cắm vào đá phong hoá

• O-Cell được đặt cách mũi ~15 m

Hiện tượng khi thử

• Đường cong tải – chuyển vị phía trên O-Cell rất “đẹp”

• Ma sát thân phía trên huy động mạnh

• Tải thử đạt > 1.2 lần tải thiết kế

Nhưng vấn đề nằm ở đâu?

• Phần cọc phía dưới O-Cell quá ngắn

• Mũi chưa bao giờ được huy động đúng nghĩa

• Chuyển vị phía dưới rất nhỏ → không kết luận được sức kháng mũi

Kết luận kỹ thuật

Thí nghiệm đạt tải, nhưng không trả lời được câu hỏi quan trọng nhất của thiết kế: mũi cọc có làm việc như giả thiết không?

 Đây là lỗi đặt O-Cell sai mục tiêu, không phải lỗi thiết bị.

2. Vị trí đặt O-Cell: không có công thức chung

• Đặt O-Cell gần mũi → ưu tiên huy động mũi, phần thân phía trên làm đối trọng.
• Đặt O-Cell cao → tập trung đánh giá ma sát thân, phần dưới làm đối trọng.

Với cọc dài và địa chất phức tạp, một O-Cell thường là không đủ. Khi đó cần:

• Nhiều O-Cell
• Kết hợp đo biến dạng theo chiều sâu

Nếu không, kết quả chỉ cho thấy “cọc chịu được bao nhiêu”, chứ không cho biết vì sao chịu được.

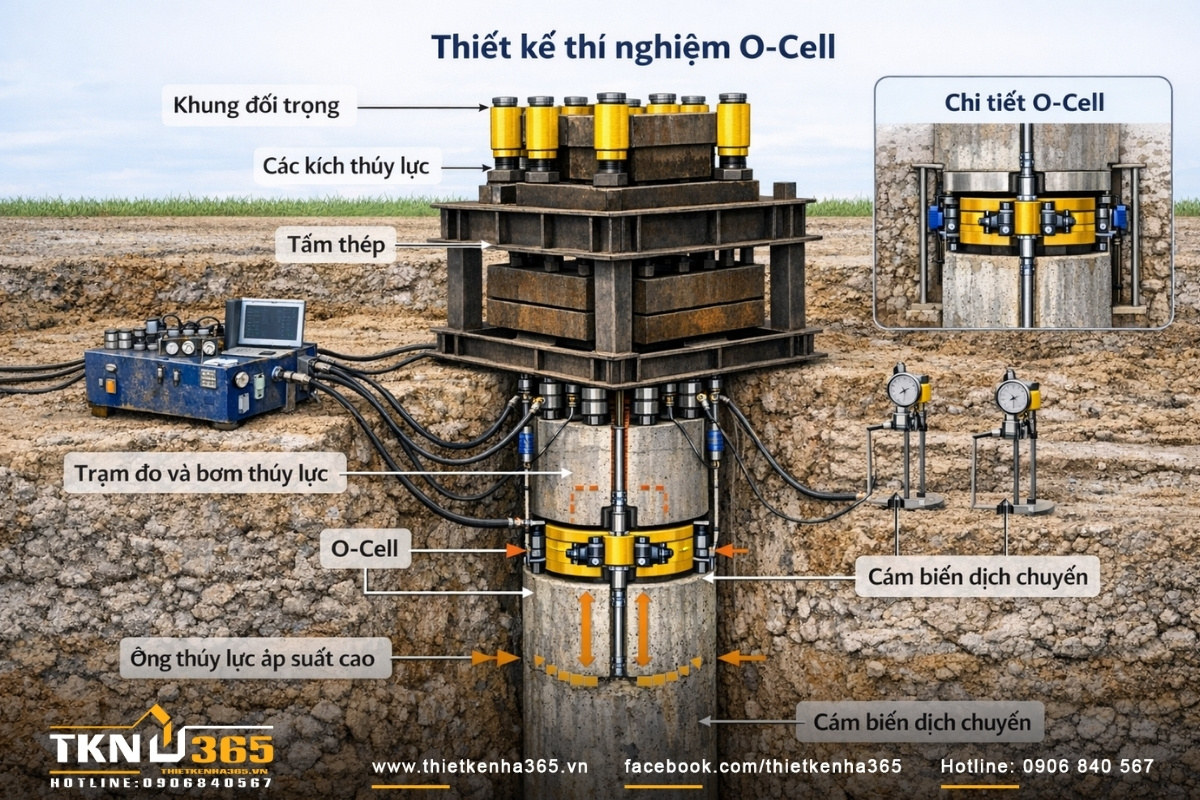

Thiết kế thí nghiệm o-cell

Lắp đặt và thi công: rủi ro lớn nhất nằm ở giai đoạn này

Khác với các phương pháp thử tải lắp đặt sau khi thi công xong cọc, O-Cell buộc phải được tích hợp ngay từ giai đoạn thi công, do đó mọi sai sót trong quy trình khoan cọc nhồi và hạ lồng thép đều có thể khiến thí nghiệm mất hoàn toàn giá trị kỹ thuật.

Trên bản vẽ, mọi thứ đều thẳng và đồng trục. Ngoài hiện trường thì không.

Các rủi ro thường gặp:

• O-Cell bị lệch trục khi hạ lồng
• Ống dầu và cáp tín hiệu bị gập, kẹt trong quá trình đổ bê tông
• Cảm biến không được cố định đủ cứng

Một O-Cell hỏng sau khi đổ bê tông đồng nghĩa với mất toàn bộ thí nghiệm. Không có cơ hội sửa chữa.

Gia tải và theo dõi: đừng chỉ nhìn tải, hãy nhìn chuyển vị

Trong quá trình gia tải, dấu hiệu quan trọng không phải là đạt bao nhiêu kN, mà là:

• Độ dốc của đường cong tải–chuyển vị
• Sự thay đổi cơ chế làm việc theo từng cấp tải

Nhiều báo cáo chỉ dừng ở việc ghi nhận tải và chuyển vị tổng, bỏ qua các tín hiệu cho thấy:

• Mũi bắt đầu tham gia
• Ma sát thân đạt giới hạn

Đây là phần làm nên giá trị phân tích của O-Cell, nhưng cũng là phần dễ bị làm qua loa nhất.

Quy đổi kết quả O-Cell: bước dễ gây tranh cãi nhất

O-Cell không tạo ra đường cong nén tĩnh đầu cọc. Muốn so sánh với tải thiết kế, bắt buộc phải quy đổi.

Việc quy đổi cần xét đến:

• Tương thích chuyển vị
• Biến dạng đàn hồi thân cọc
• Sự khác biệt cơ chế chịu lực

Nếu quy đổi một cách máy móc, kết quả có thể sai lệch đáng kể. Đây là lý do vì sao báo cáo O-Cell cần được trình bày minh bạch về phương pháp xử lý số liệu.

So với nén tĩnh truyền thống, O-Cell hơn ở đâu – và kém ở đâu?

So với các phương pháp thử tải cọc khoan nhồi khác như nén tĩnh đầu cọc, PDA hay Statnamic, O-Cell có lợi thế rõ rệt khi cần đạt tải thử rất lớn và đồng thời phân tích riêng rẽ cơ chế làm việc của thân và mũi cọc.

• O-Cell vượt trội khi cần tải thử rất lớn và phân tích sâu.
• Nén tĩnh vẫn phù hợp với cọc nhỏ–vừa, mục tiêu nghiệm thu đơn giản.

O-Cell không phải lúc nào cũng tốt hơn, nhưng trong đúng bối cảnh, nó là công cụ mà nén tĩnh không thể thay thế.

Kết luận từ thực tế

Giá trị của O-Cell không nằm ở thiết bị, mà nằm ở cách người làm thí nghiệm đặt câu hỏi kỹ thuật.

Một thí nghiệm O-Cell được thiết kế đúng, đo đạc đầy đủ và phân tích nghiêm túc có thể cung cấp dữ liệu mà nhiều năm thiết kế cũng không có được. Ngược lại, một O-Cell làm chỉ để “đạt tải” sẽ không khác gì một thí nghiệm hình thức, dù tải thử có lớn đến đâu.
