Trong quá trình thi công nền móng, đặc biệt là với các công trình sử dụng cọc khoan nhồi hay cọc ép, làm sao chúng ta có thể biết chắc chắn rằng phần cọc chìm sâu hàng chục mét dưới lòng đất không bị nứt gãy hay khuyết tật? Đó là lúc các kỹ sư cần đến thí nghiệm PIT.
Nếu bạn đang tìm hiểu về các phương pháp kiểm định chất lượng công trình hoặc chuẩn bị thi công móng cọc, bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện, dễ hiểu nhất về thí nghiệm PIT – từ khái niệm, mục đích cho đến quy trình thực hiện thực tế.
Nội dung bài viết
1. Thí nghiệm PIT là gì?
Thí nghiệm PIT (viết tắt của Pile Integrity Test) là phương pháp thử nghiệm kiểm tra khuyết tật cọc bằng phương pháp động biến dạng nhỏ. Đây là một trong những kỹ thuật thử nghiệm không phá hủy (NDT) phổ biến nhất trong ngành xây dựng để đánh giá sự nguyên vẹn và tính đồng nhất của thân cọc (bao gồm cọc khoan nhồi, cọc ép, cọc đóng).
Nguyên lý hoạt động: PIT dựa trên nguyên lý truyền sóng ứng suất. Khi dùng một chiếc búa nhỏ gõ vào đầu cọc, một sóng ứng suất sẽ được tạo ra và truyền dọc theo chiều dài thân cọc xuống dưới. Nếu sóng này gặp phải những điểm bất thường về tiết diện (khuyết tật, vết nứt) hoặc mũi cọc, nó sẽ dội ngược lại (phản xạ) và được ghi nhận bởi một cảm biến gia tốc siêu nhạy gắn sẵn trên đầu cọc.

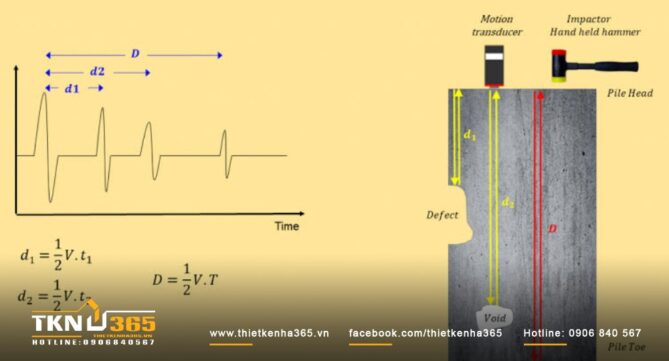

Đồ thị phân tích tín hiệu sóng phản xạ để phát hiện khuyết tật trong thân cọc. Nguồn: FPrimeC Solutions
2. Mục đích của thí nghiệm PIT
Thí nghiệm PIT đóng vai trò như một chiếc “máy siêu âm”, giúp các kỹ sư xây dựng nhìn xuyên xuống lòng đất trước khi bắt tay vào thi công các hạng mục phần thân bên trên. Cụ thể, PIT mang lại 3 lợi ích cốt lõi:
- Phát hiện khuyết tật bên trong: Phương pháp này giúp chỉ ra chính xác vị trí và mức độ nghiêm trọng của các khuyết tật ẩn như: vết nứt ngang, rỗ tổ ong, hiện tượng thắt tiết diện (tóp cọc), phình tiết diện, hoặc bê tông bị lẫn bùn đất trong quá trình đổ.
- Đánh giá tính đồng nhất của bê tông: Kiểm tra xem chất lượng vật liệu bê tông có được duy trì ổn định, đồng đều dọc theo toàn bộ chiều dài cọc hay không.
- Xác định chiều dài thực tế của cọc: Mặc dù không phải mục đích chính, nhưng trong điều kiện lý tưởng (khi sóng dội lại từ mũi cọc hiển thị rõ ràng), dữ liệu PIT hoàn toàn có thể giúp ước lượng chiều dài thực của cọc đang cắm dưới đất.
PIT giúp đảm bảo chất lượng cọc trước khi thi công phần kết cấu bên trên. Nguồn: ResearchGate
3. Tiêu chuẩn áp dụng cho thí nghiệm PIT
Để kết quả thí nghiệm được công nhận và mang tính pháp lý trong công tác nghiệm thu, việc thực hiện PIT phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật hiện hành. Tại Việt Nam và trên thế giới, hai bộ tiêu chuẩn phổ biến nhất bao gồm:
| Bộ tiêu chuẩn | Tên tiêu chuẩn chi tiết | Ứng dụng |
| TCVN 9397:2012 | Cọc – Kiểm tra khuyết tật bằng phương pháp động biến dạng nhỏ. | Đây là tiêu chuẩn bắt buộc áp dụng đối với các công trình xây dựng tại Việt Nam. |
| ASTM D5882 | Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations. | Tiêu chuẩn Mỹ, thường được áp dụng trong các dự án có vốn đầu tư nước ngoài hoặc yêu cầu kỹ thuật chuẩn quốc tế. |

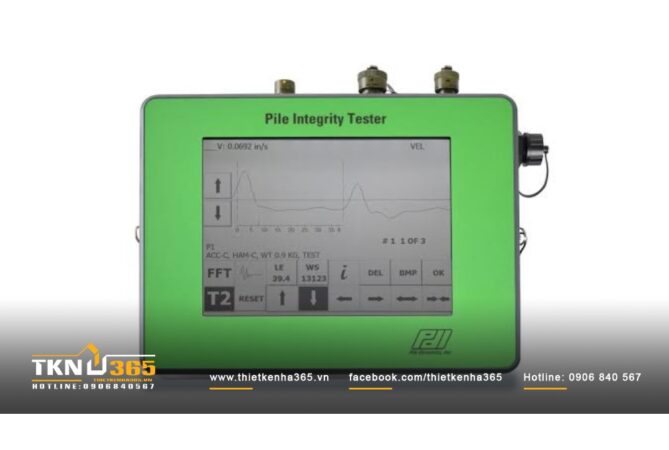

Máy đo PIT chuyên dụng giúp ghi nhận và phân tích sóng ứng suất theo tiêu chuẩn quốc tế.
4. Quy trình thực hiện thí nghiệm PIT
Thí nghiệm PIT là bài toán của sự chính xác. Một thao tác sai lệch ở đầu cọc cũng có thể dẫn đến nhiễu sóng và làm sai lệch kết quả đánh giá. Dưới đây là 4 bước tiêu chuẩn trong quy trình thực hiện:
- Chuẩn bị bề mặt đầu cọc: Đầu cọc phải được đào lộ ra. Kỹ sư sẽ đục bỏ lớp bê tông kém chất lượng (bê tông ngậm bùn trên cùng) cho tới khi chạm đến phần bê tông đặc chắc. Bề mặt sau đó phải được mài nhẵn, làm phẳng, vệ sinh sạch sẽ và đảm bảo hoàn toàn khô ráo.
- Gắn cảm biến gia tốc: Một cảm biến (accelerometer) sẽ được gắn chặt vào phần mặt phẳng bê tông vừa xử lý (thường ở khoảng giữa tâm và mép cọc). Để cảm biến truyền tín hiệu tốt nhất, người ta sử dụng các vật liệu dính kết chuyên dụng như vaseline, đất sét mềm hoặc sáp.
- Gõ búa tạo sóng: Kỹ sư dùng một chiếc búa cầm tay chuyên dụng gõ một lực dứt khoát, vuông góc vào mặt đầu cọc. Thao tác này thường được lặp lại từ 3 đến 5 lần tại một vị trí để máy đo ghi nhận các tín hiệu, sau đó lấy trung bình nhằm loại bỏ các xung nhiễu không mong muốn.
- Thu thập và phân tích dữ liệu: Máy tính kết nối với cảm biến sẽ vẽ ra đồ thị sóng phản xạ (PIT curve). Dựa vào vận tốc truyền sóng (v) và thời gian sóng phản hồi, các kỹ sư sẽ dùng phần mềm chuyên dụng để phân tích, từ đó đưa ra kết luận về vị trí mũi cọc cũng như các khuyết tật (nếu có).

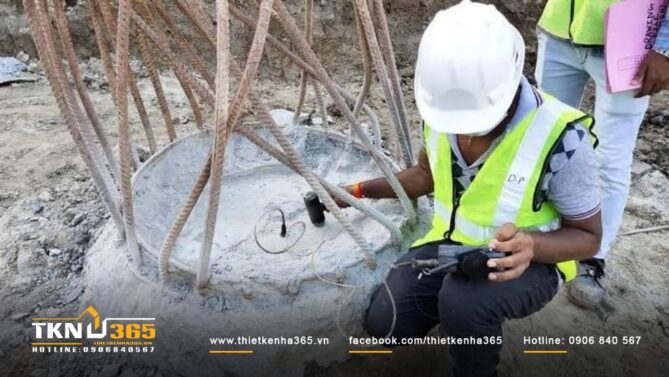

Thao tác gõ búa tạo sóng ứng suất trong thực tế công trường.
Tổng kết lại, thí nghiệm PIT là một công cụ không thể thiếu để đảm bảo tuổi thọ và sự an toàn cho nền móng công trình. Bằng thao tác nhanh gọn, không phá hủy kết cấu vật liệu nhưng mang lại độ chính xác cao, PIT giúp các nhà thầu và chủ đầu tư hoàn toàn an tâm trước khi bước vào các giai đoạn thi công tiếp theo.
